RSSY01616 螺帽旋转式滚珠螺杆花键（一体式）
RSSY 系列为螺帽旋转式滚珠螺杆花键，一体式结构集旋转螺帽与滚珠花键于一体，一根轴即可完成旋转、螺旋、直线三种模式的动作。
旋转方向零间隙、高定位精度，DB 背对背轴承组合提供优异的力矩荷载承受能力，广泛应用于机器人与自动化复合运动机构。
典型应用
SCARA 机械手臂产业机器人自动装载机搬送装置雷射加工机ATC 装置
结构特点
- 一体式结构，一根轴三种动作
- 旋转零间隙、高定位精度
- DB 背对背轴承，承受力矩荷载
- 高速顺畅、低噪音
- 安装简便、节省空间
- 空实心轴可选
可确认规格参数
| 项目 | 规格/说明 |
|---|---|
| 产品型号 | RSSY01616 |
| 其他检索名称 | RSSY1616 |
| 产品结构 | 旋转式滚珠螺杆花键 |
| 载荷类别 | 轻载型 |
| 组合构成 | RFSY + RLSF |
| 可实现运动 | 旋转、螺旋、直线三种运动 |
| 公称轴径 | 16 mm |
| 导程 | 16 mm |
本型号说明与选型边界
- RSSY01616 属于轻载型 旋转式滚珠螺杆花键，官方结构关系为 RFSY + RLSF。
- 该结构可实现旋转、螺旋、直线三种运动，适用于机器人、搬送与复合运动机构。
- 本型号为 RSSY 系列收录的第 1 个规格，全系列共 5 个型号可供选择。

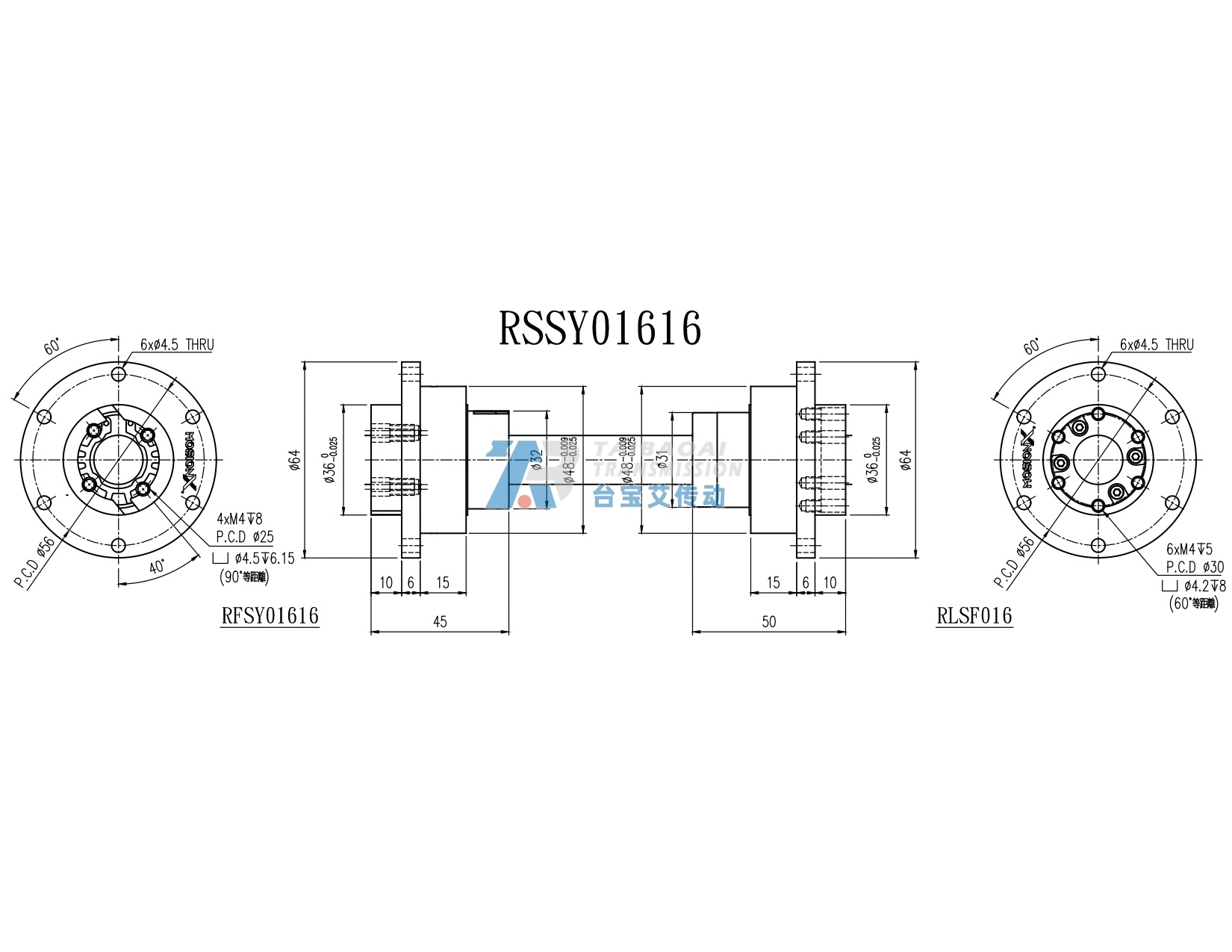

工程尺寸图
RSSY01616 工程尺寸图｜图片已内嵌页面，高清 CAD/STEP 文件可另行索取
型号名称与检索写法
型号检索：RSSY01616 ｜ RSSY1616
常见问题与选购答疑
Q：RSSY01616 还有其他型号写法吗？
A：本页主型号为 RSSY01616。 行业资料中还可见 RSSY1616 等写法；页面已同时收录，便于按不同命名方式检索。
Q：RSSY01616 可以实现什么运动？
A：按 MOSIONX 官方分类，该型号所属结构可实现旋转、螺旋、直线三种运动。旋转系列适用于机器人、搬送与复合运动机构。
Q：为什么本页没有填写 RSSY01616 的额定负荷？
A：该型号图纸未标注负荷参数，为避免误套相近系列数据，本页不作推测填写；准确负荷请在询价时提供使用工况，由技术人员核算确认。
台宝艾传动科技有限公司（MOSIONX 一级代理）
联系人：林生 电话/微信：18926878573
地址：广东省东莞市高埗镇广场北路48号
询价时请提供完整型号、数量、安装条件及所需图纸格式，便于快速核对。
说明：本页内容供选型参考，最终以双方确认的图纸与订单为准。防复制脚本只限制浏览器人工操作，正文与结构化数据保持明文，不影响搜索引擎和 AI 平台抓取。
