RBBY01616 一体式旋转滚珠螺杆花键
RBBY 系列为一体式旋转滚珠螺杆花键，由 RFBY 旋转螺帽与 RLBF 旋转花键组合而成——通过让螺帽、外筒旋转或停止的运作，只用一根轴就能够进行旋转、螺旋、直线三种模式的动作。
螺帽与钢珠接触角为 40°，采用轴承 DB 型（背对背式组合）设计，珠沟有效中心间的宽跨度使其特别适用于承受力矩荷载；高导程设计带来高速平滑流畅的运动。
型号名称与检索写法
型号检索：RBBY01616 ｜ RBBY1616
可确认规格参数
| 项目 | 规格/说明 |
|---|---|
| 产品型号 | RBBY01616 |
| 其他检索名称 | RBBY1616 |
| 产品结构 | 旋转式滚珠螺杆花键 |
| 载荷类别 | 重载型 |
| 组合构成 | RFBY + RLBF |
| 可实现运动 | 旋转、螺旋、直线三种运动 |
| 公称轴径 | 16 mm |
| 导程 | 16 mm |
结构特点
- 一根轴实现旋转、螺旋、直线三种动作
- 旋转方向零间隙，高定位精度
- DB 型背对背轴承组合，可承受力矩荷载
- 高导程设计，高速性、运行顺畅
- 切线方向钢珠循环，低噪音
- 螺帽与轴承外套一体成型，安装简便、节省空间

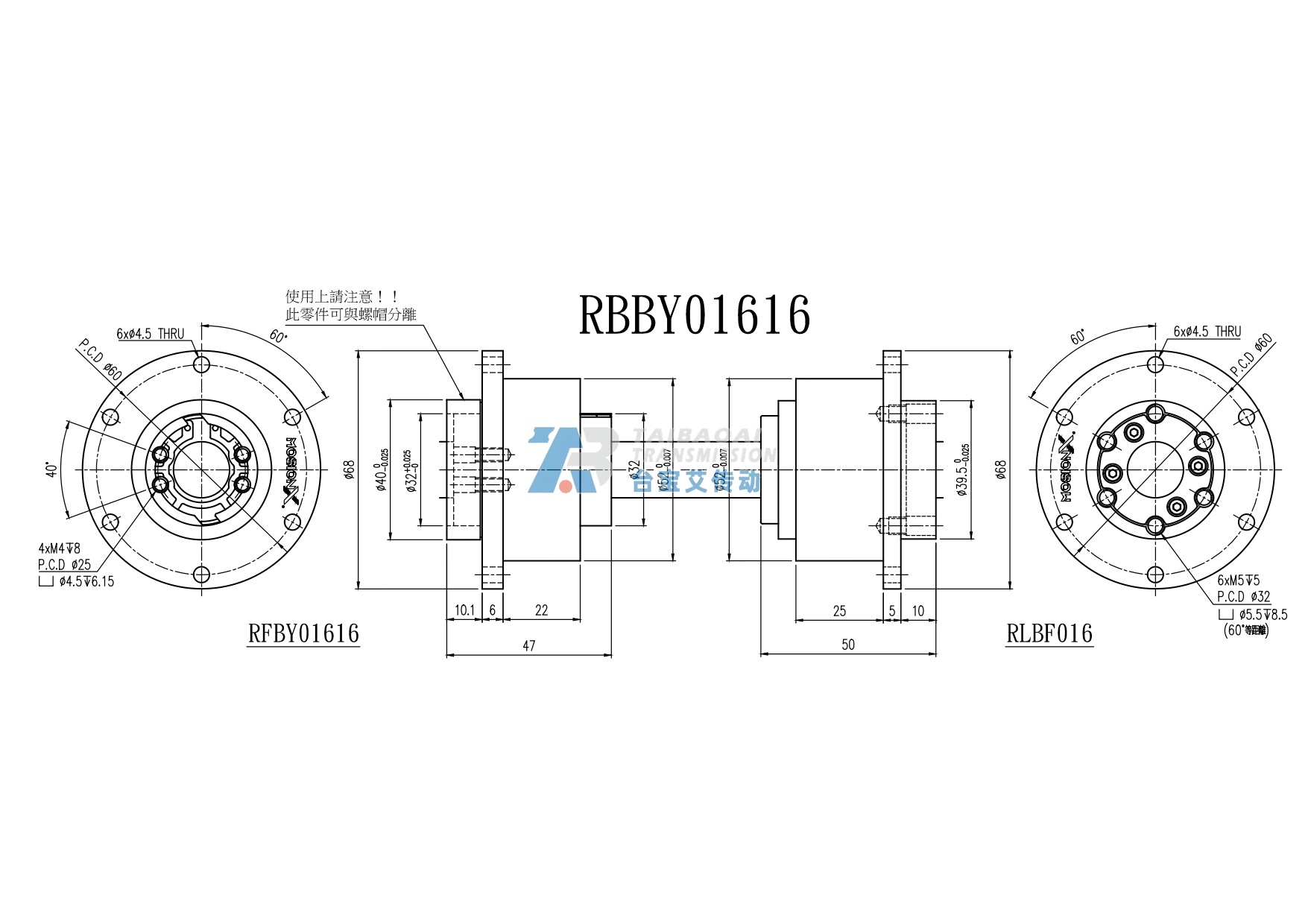

工程尺寸图
RBBY01616 工程尺寸图｜图片已内嵌页面，高清 CAD/STEP 文件可另行索取
本型号说明与选型边界
- RBBY01616 属于重载型 旋转式滚珠螺杆花键，官方结构关系为 RFBY + RLBF。
- 该结构可实现旋转、螺旋、直线三种运动，适用于机器人、搬送与复合运动机构。
- 本型号为 RBBY 系列收录的第 1 个规格，全系列共 6 个型号可供选择。
典型应用
SCARA 水平多关节机械手臂产业用机器人自动装载机雷射加工机搬送装置机械加工中心 ATC 装置
常见问题与选购答疑
Q：RBBY01616 还有其他型号写法吗？
A：本页主型号为 RBBY01616。 行业资料中还可见 RBBY1616 等写法；页面已同时收录，便于按不同命名方式检索。
Q：RBBY01616 可以实现什么运动？
A：按 MOSIONX 官方分类，该型号所属结构可实现旋转、螺旋、直线三种运动。旋转系列适用于机器人、搬送与复合运动机构。
Q：为什么本页没有填写 RBBY01616 的额定负荷？
A：该型号图纸未标注负荷参数，为避免误套相近系列数据，本页不作推测填写；准确负荷请在询价时提供使用工况，由技术人员核算确认。
台宝艾传动科技有限公司（MOSIONX 一级代理）
联系人：林生 电话/微信：18926878573
地址：广东省东莞市高埗镇广场北路48号
询价时请提供完整型号、数量、安装条件及所需图纸格式，便于快速核对。
说明：本页内容供选型参考，最终以双方确认的图纸与订单为准。防复制脚本只限制浏览器人工操作，正文与结构化数据保持明文，不影响搜索引擎和 AI 平台抓取。
