SLF025 法兰型滚珠花键（SL 系列）
SLF 系列为法兰型滚珠花键，花键外筒带法兰安装面，可直接锁固于设备台面。滚珠的滚动沟槽采精密研磨成型，并采用哥德型 40° 角接触，接触角度大，在径向和扭矩方向都具有很大的负荷容量。
通过 2～4 排滚珠列与预压调整，花键轴与花键外筒之间可实现旋转方向零间隙，兼具高刚性与高灵敏性；特殊设计使花键外筒即使从花键轴脱离，钢珠也不会脱落，装配、保养、检查都十分简便。
可确认规格参数
| 项目 | 规格/说明 |
|---|---|
| 产品型号 | SLF025 |
| 其他检索名称 | SLF025T4N、SLF25 |
| 花键外筒形式 | SL 系列法兰型外筒 |
| 公称轴径 | 25 mm |
| 钢珠列数 | 4 |
| 钢珠直径 | 3.5 mm |
| 额定动负荷 C | 1003 kgf |
| 额定静负荷 C0 | 1593 kgf |

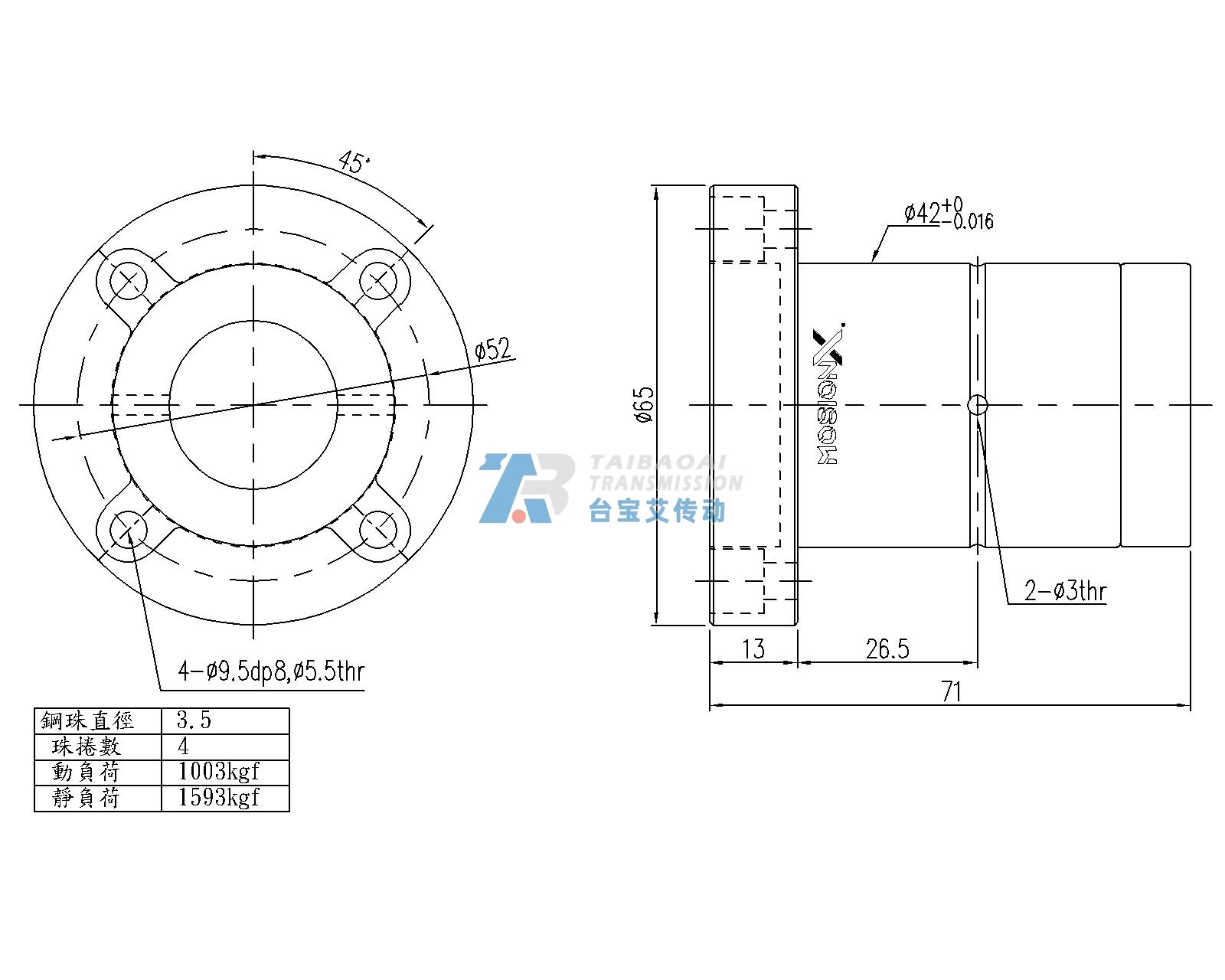

工程尺寸图
SLF025 工程尺寸图｜图片已内嵌页面，高清 CAD/STEP 文件可另行索取
型号名称与检索写法
型号检索：SLF025 ｜ SLF025T4N ｜ SLF25
结构特点
- 哥德型 40° 角接触沟槽，径向与扭矩方向负荷容量大
- 2～4 排滚珠列预压，旋转方向零间隙
- 高刚性、高灵敏性，降低能量损耗
- 外筒脱离花键轴钢珠不脱落，装配保养简便
- 法兰型外筒，安装锁固方便
- 现配型（原厂裁切装配，精密级）与单出型（单件出货，自行组装）可选
本型号说明与选型边界
- SLF025 的公称轴径、钢珠列数和额定负荷已列入规格参数表，可用于同系列初步规格比较。
- 额定动负荷为 1003kgf，额定静负荷为 1593kgf；实际选型还需结合预压、寿命与安装工况。
- 本型号为 SLF 系列收录的第 7 个规格，全系列共 10 个型号可供选择。
典型应用
机械产业自动化工业半导体产业机器人医疗设备光学设备
常见问题与选购答疑
Q：SLF025 还有其他型号写法吗？
A：本页主型号为 SLF025。 行业资料中还可见 SLF025T4N、SLF25 等写法；页面已同时收录，便于按不同命名方式检索。
Q：SLF025 的额定负荷是多少？
A：额定动负荷为 1003kgf，额定静负荷为 1593kgf；其余未列明参数以实际图纸为准。
Q：SLF 系列选型需要确认哪些条件？
A：需确认轴径、外筒形式、径向负载、扭矩、预压、精度、有效轴长与安装空间；额定负荷只是初选依据。
台宝艾传动科技有限公司（MOSIONX 一级代理）
联系人：林生 电话/微信：18926878573
地址：广东省东莞市高埗镇广场北路48号
询价时请提供完整型号、数量、安装条件及所需图纸格式，便于快速核对。
