SLT13 圆筒型滚珠花键（SL 系列）
SLT 系列为圆筒型滚珠花键，花键外筒为圆柱形结构，可直接压入设备预制孔位，安装空间更省。与 SLF 法兰型同平台，规格尺寸完全相同。
滚动沟槽精密研磨成型并采用哥德型 40° 角接触，径向与扭矩方向负荷容量大；多排滚珠列预压实现旋转方向零间隙，高刚性、高灵敏性兼备。
本型号说明与选型边界
- SLT13 的公称轴径、钢珠列数和额定负荷已列入规格参数表，可用于同系列初步规格比较。
- 额定动负荷为 399kgf，额定静负荷为 540kgf；实际选型还需结合预压、寿命与安装工况。
- 本型号为 SLT 系列收录的第 2 个规格，全系列共 10 个型号可供选择。
可确认规格参数
| 项目 | 规格/说明 |
|---|---|
| 产品型号 | SLT13 |
| 其他检索名称 | SLT013T2 |
| 花键外筒形式 | SL 系列圆筒型外筒 |
| 公称轴径 | 13 mm |
| 钢珠列数 | 2 |
| 钢珠直径 | 2.778 mm |
| 额定动负荷 C | 399 kgf |
| 额定静负荷 C0 | 540 kgf |
典型应用
机械产业自动化工业半导体产业精密仪器机械手检测设备
工程尺寸图

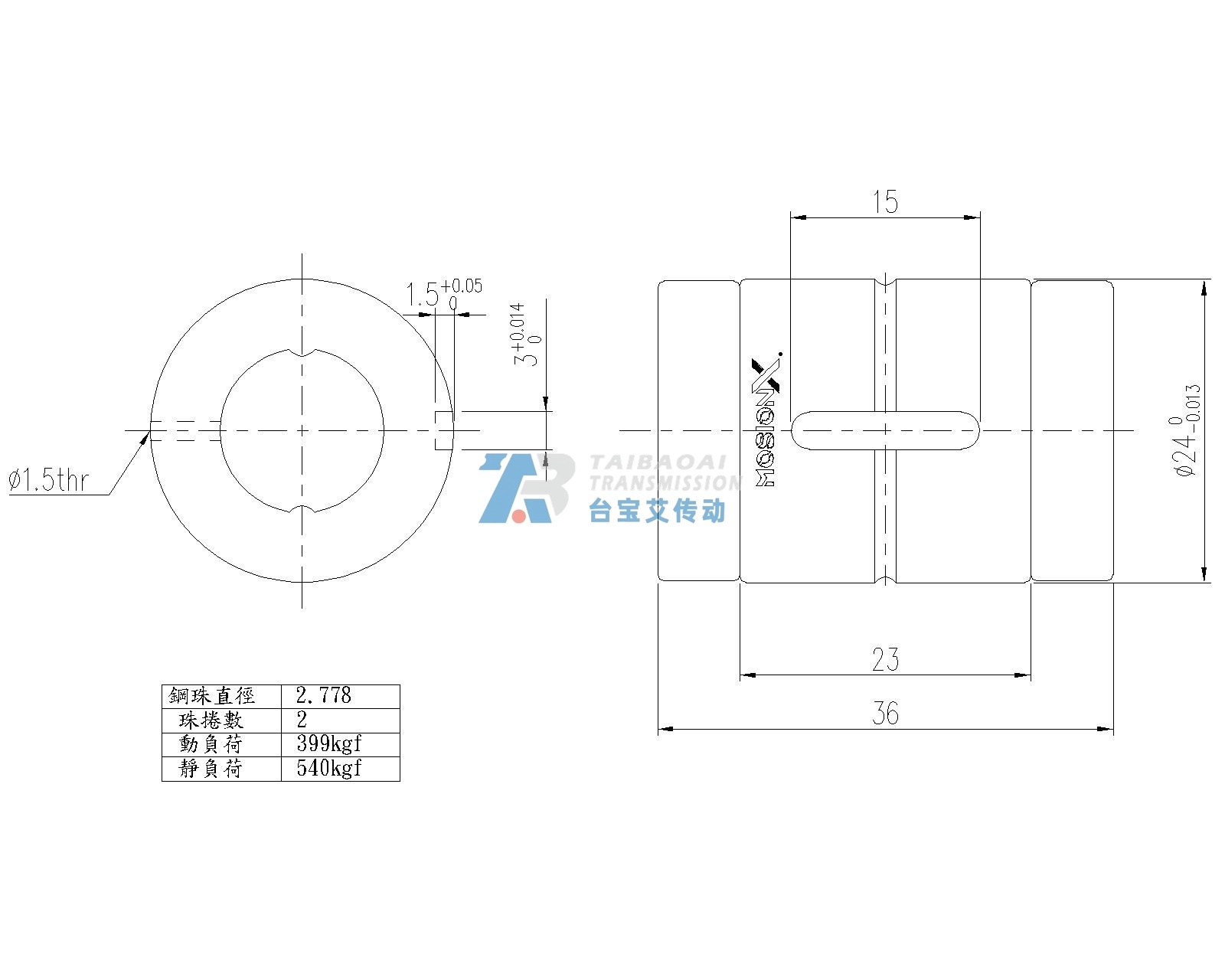

SLT13 工程尺寸图｜图片已内嵌页面，高清 CAD/STEP 文件可另行索取
结构特点
- 圆筒型外筒，压入安装、节省空间
- 与 SLF 同平台，规格尺寸一致
- 哥德型 40° 接触角，负荷容量大
- 滚珠列预压，旋转方向零间隙
- 高刚性、高灵敏性
- 外筒脱离钢珠不脱落，装配容易
型号名称与检索写法
型号检索：SLT13 ｜ SLT013T2
常见问题与选购答疑
Q：SLT13 还有其他型号写法吗？
A：本页主型号为 SLT13。 行业资料中还可见 SLT013T2 等写法；页面已同时收录，便于按不同命名方式检索。
Q：SLT13 的额定负荷是多少？
A：额定动负荷为 399kgf，额定静负荷为 540kgf；其余未列明参数以实际图纸为准。
Q：SLT 系列选型需要确认哪些条件？
A：需确认轴径、外筒形式、径向负载、扭矩、预压、精度、有效轴长与安装空间；额定负荷只是初选依据。
