KP46N-540 KP46 单轴机器人（模组）
KP46 单轴机器人为大型一体化直线模组，本体宽 86mm、高 46mm，导程 10/20mm 可选，适合中高负载与较长行程的自动化轴。
滚珠螺杆与线性滑轨双重组合带来高刚性与高精度，U 型轨最佳化断面兼顾轻量化与刚性，四方向等负荷设计适应任意安装方向。
典型应用
自动化产线搬送设备点胶机锁附设备检测机包装机械
结构特点
- 大型一体式模组，宽 86×高 46mm
- 导程 10/20mm，速度快
- 四方向等负荷 45° 接触角
- 高刚性 U 型轨，悬臂负荷强
- 模组化设计，安装精简
- 防尘护盖/极限开关/马达法兰齐全
可确认规格参数
| 项目 | 规格/说明 |
|---|---|
| 产品型号 | KP46N-540 |
| 本体宽度 | 86 mm |
| 本体高度 | 46 mm |
| 标准导程 | 10 / 20 mm |
| 轨道长度代码 | 540 mm |
| 滑座形式 | 标准滑座 |
| 滚动接触角 | 45° |
| 负荷方向 | 四方向等负荷 |
本型号说明与选型边界
- KP46N-540 的末尾数字为轨道长度（mm）；实际有效行程受滑座长度、端部安全距离及配置影响，不能直接把该数字等同于有效行程。
- 该目录型号对应标准滑座；KP 系列将滚珠螺杆与线性滑轨整合在 U 型轨内，便于模块化安装。
- 本型号为 KP46 系列收录的第 3 个规格，全系列共 12 个型号可供选择。

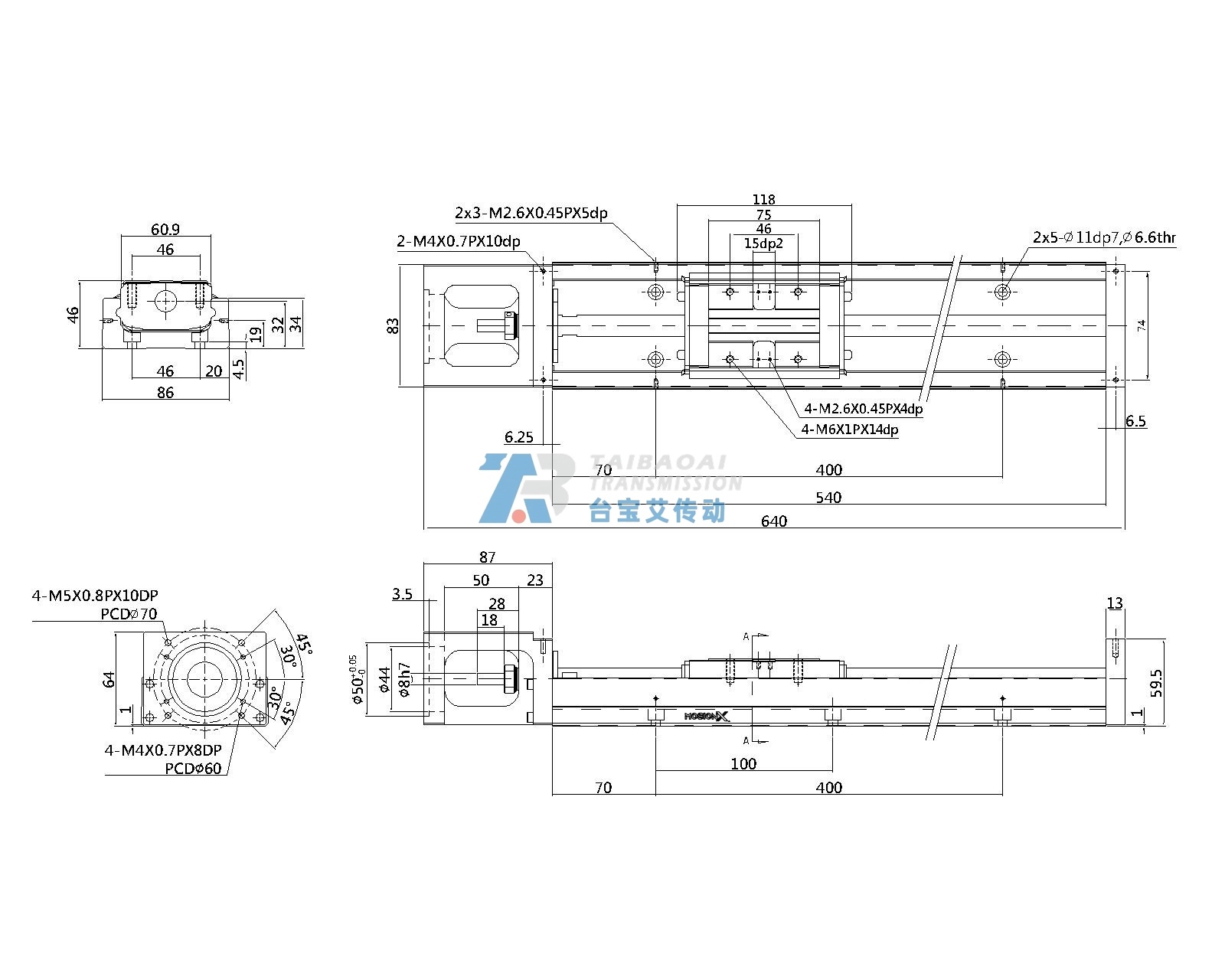

工程尺寸图
KP46N-540 工程尺寸图｜图片已内嵌页面，高清 CAD/STEP 文件可另行索取
型号名称与检索写法
型号检索：KP46N-540
常见问题与选购答疑
Q：KP46N-540 还有其他型号写法吗？
A：本页主型号为 KP46N-540。 本型号暂无其他常见检索写法，按官方目录型号展示，询价时报该型号即可。
Q：KP46N-540 末尾数字是不是有效行程？
A：不是。型号末尾数字为轨道长度（mm）；有效行程还取决于滑座长度和端部安全距离，应以图纸或选型计算为准。
Q：KP46N-540 是否包含马达和防尘盖？
A：标准目录型号不等同于已包含全部选配。马达、连接法兰、防尘盖和传感器属于选配件，请在询价时注明所需配置。
台宝艾传动科技有限公司（MOSIONX 一级代理）
联系人：林生 电话/微信：18926878573
地址：广东省东莞市高埗镇广场北路48号
询价时请提供完整型号、数量、安装条件及所需图纸格式，便于快速核对。
说明：本页内容供选型参考，最终以双方确认的图纸与订单为准。防复制脚本只限制浏览器人工操作，正文与结构化数据保持明文，不影响搜索引擎和 AI 平台抓取。
