TM09WL 微小型线性滑轨（TM 系列）
TM 系列为微小型线性滑轨，具有高顺畅性、高稳定性、高耐用性及高便利性。钢珠循环处特殊设计令运行轨迹顺畅，滑座结构强化不易变形。
系列提供 7/9/12/15mm 轨宽与标准（N）、加长（L）、宽型（W）多种滑块形式，外型轻巧，适合空间受限的精密小型设备。
本型号说明与选型边界
- 滑轨页面以滑块型号为检索主体，轨道长度、孔距和端距需按实际订单或工程图确认，不能仅凭滑块代号推定。
- 本型号为 TM微轨图纸 系列收录的第 5 个规格，全系列共 14 个型号可供选择。
可确认规格参数
| 项目 | 规格/说明 |
|---|---|
| 产品型号 | TM09WL |
| 其他检索名称 | TM09WLS、TM9WL |
| 轨宽 | 9 mm |
| 滑块宽度形式 | 宽型 |
| 滑块长度形式 | 加长型 |
| 滑块单重 | 0.043 kg |
典型应用
电子设备精密仪器医疗器械半导体设备小型自动化光学设备

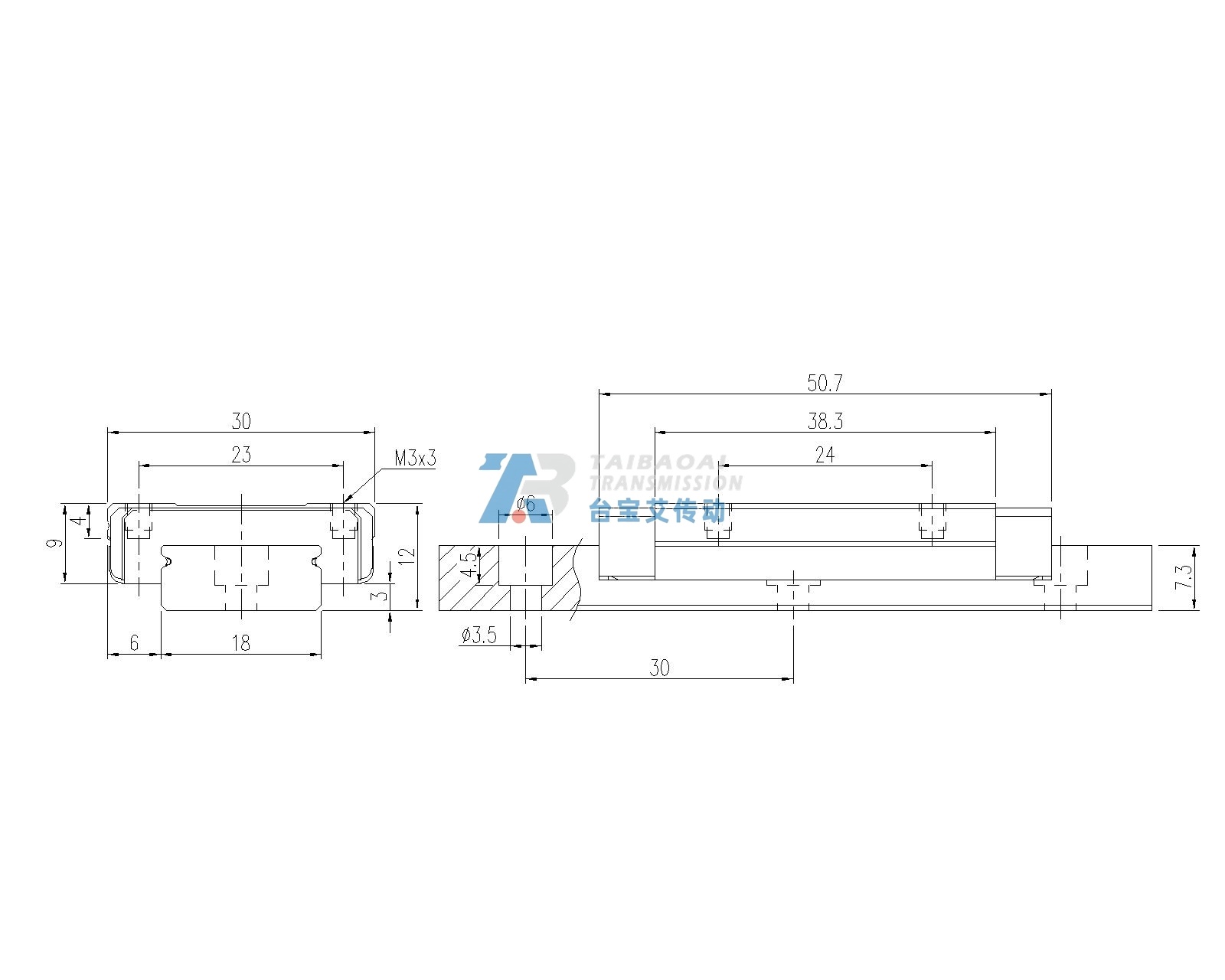

工程尺寸图
TM09WL 工程尺寸图｜图片已内嵌页面，高清 CAD/STEP 文件可另行索取
结构特点
- 微小型设计，轨宽 7～15mm
- 高顺畅性：钢珠循环轨迹顺畅
- 高稳定性：滑座强度提升不易变形
- 高耐用性：特殊接触点设计，受力平均
- 高便利性：防尘可互换，组装容易
- 标准/加长/宽型多种滑块形式
型号名称与检索写法
型号检索：TM09WL ｜ TM09WLS ｜ TM9WL
常见问题与选购答疑
Q：TM09WL 还有其他型号写法吗？
A：本页主型号为 TM09WL。 行业资料中还可见 TM09WLS、TM9WL 等写法；页面已同时收录，便于按不同命名方式检索。
Q：TM09WL 的滑块形式怎么识别？
A：本页按型号可确认其为、宽型、加长型。
Q：购买 TM09WL 时是否需要提供滑轨长度？
A：需要。滑块型号不能替代整套滑轨长度信息；询价时请同时提供轨道长度、数量、精度、预压、防尘和端距要求。
台宝艾传动科技有限公司（MOSIONX 一级代理）
联系人：林生 电话/微信：18926878573
地址：广东省东莞市高埗镇广场北路48号
询价时请提供完整型号、数量、安装条件及所需图纸格式，便于快速核对。
说明：本页内容供选型参考，最终以双方确认的图纸与订单为准。防复制脚本只限制浏览器人工操作，正文与结构化数据保持明文，不影响搜索引擎和 AI 平台抓取。
