TRH15FN-XN 高组装法兰型线性滑轨
TRH-F 系列为高组装法兰型线性滑轨，有别于传统的线性滑轨滑动方式，属于滚动摩擦，接触点小、摩擦力小、不易产生热，可长时间维持精度。
四方向负载设计拥有绝佳的自动调心能力，即使安装面稍微歪斜或偏差，依然能维持高精度与高刚性；法兰型滑块安装面大、锁固方便。

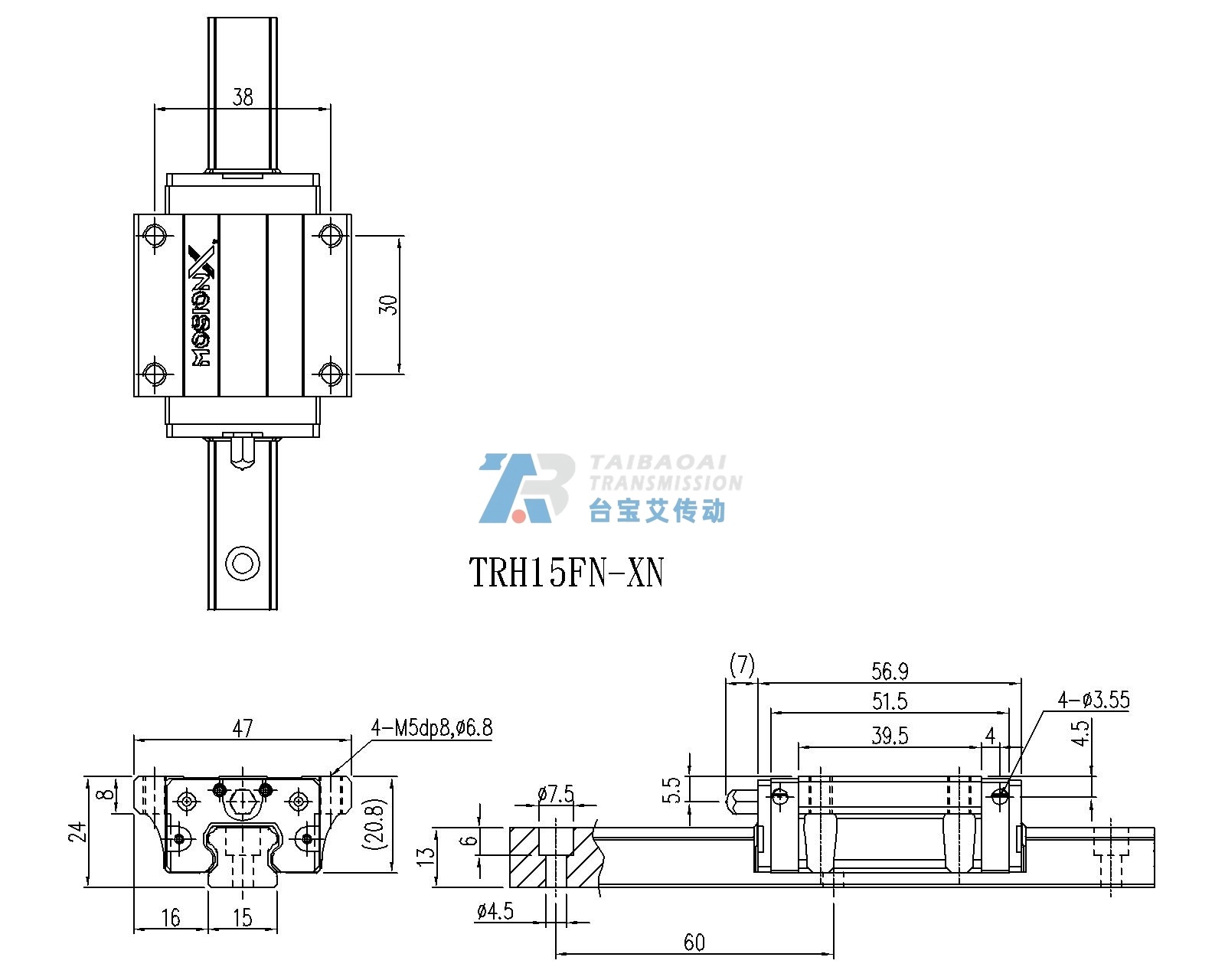

工程尺寸图
TRH15FN-XN 工程尺寸图｜图片已内嵌页面，高清 CAD/STEP 文件可另行索取
型号名称与检索写法
型号检索：TRH15FN-XN ｜ TRH15FN
可确认规格参数
| 项目 | 规格/说明 |
|---|---|
| 产品型号 | TRH15FN-XN |
| 其他检索名称 | TRH15FN |
| 轨宽 | 15 mm |
| 组装高度类型 | 高组装 |
| 滑块外形 | 法兰型 |
| 滑块长度形式 | 标准型 |
| 滑块单重 | 0.18 kg |
本型号说明与选型边界
- 滑轨页面以滑块型号为检索主体，轨道长度、孔距和端距需按实际订单或工程图确认，不能仅凭滑块代号推定。
- 本型号为 TRH-F 系列收录的第 2 个规格，全系列共 16 个型号可供选择。
结构特点
- 高组装结构，负荷能力与刚性高
- 法兰型滑块，安装面大、锁固方便
- 滚动摩擦，接触点小、低摩擦、不易生热
- 四方向等负荷，自动调心能力佳
- 高顺畅、高稳定、高耐用
- 防尘可互换式设计
典型应用
一般工具机产业机械电子产业设备自动化设备CNC 机床搬送设备
常见问题与选购答疑
Q：TRH15FN-XN 还有其他型号写法吗？
A：本页主型号为 TRH15FN-XN。 行业资料中还可见 TRH15FN 等写法；页面已同时收录，便于按不同命名方式检索。
Q：TRH15FN-XN 的滑块形式怎么识别？
A：本页按型号可确认其为高组装、法兰型、标准型。
Q：购买 TRH15FN-XN 时是否需要提供滑轨长度？
A：需要。滑块型号不能替代整套滑轨长度信息；询价时请同时提供轨道长度、数量、精度、预压、防尘和端距要求。
台宝艾传动科技有限公司（MOSIONX 一级代理）
联系人：林生 电话/微信：18926878573
地址：广东省东莞市高埗镇广场北路48号
询价时请提供完整型号、数量、安装条件及所需图纸格式，便于快速核对。
说明：本页内容供选型参考，最终以双方确认的图纸与订单为准。防复制脚本只限制浏览器人工操作，正文与结构化数据保持明文，不影响搜索引擎和 AI 平台抓取。
