RBLY02525 一体式旋转滚珠螺杆花键（SLF 花键侧）
RBLY 系列为一体式旋转滚珠螺杆花键，由 RFBY 旋转螺帽与 SLF 滚珠花键组合而成，一根轴即可完成旋转、螺旋、直线三种模式的动作。
与 RBBY 同平台，具有旋转方向零间隙、高定位精度、高速顺畅、低噪音与安装简便等特点，广泛适用于 SCARA 机械手臂与产业机器人。
型号名称与检索写法
型号检索：RBLY02525 ｜ RBLY2525
可确认规格参数
| 项目 | 规格/说明 |
|---|---|
| 产品型号 | RBLY02525 |
| 其他检索名称 | RBLY2525 |
| 产品结构 | 旋转式滚珠螺杆花键 |
| 载荷类别 | 重载型 |
| 组合构成 | RFBY + SLF |
| 可实现运动 | 旋转、螺旋、直线三种运动 |
| 公称轴径 | 25 mm |
| 导程 | 25 mm |
结构特点
- 一根轴实现三种运动模式（旋转/螺旋/直线）
- 旋转零间隙、高定位精度
- DB 背对背轴承组合，承受力矩荷载
- 高导程高速设计，运行顺畅
- 低噪音切线循环
- 一体成型，安装简便节省空间

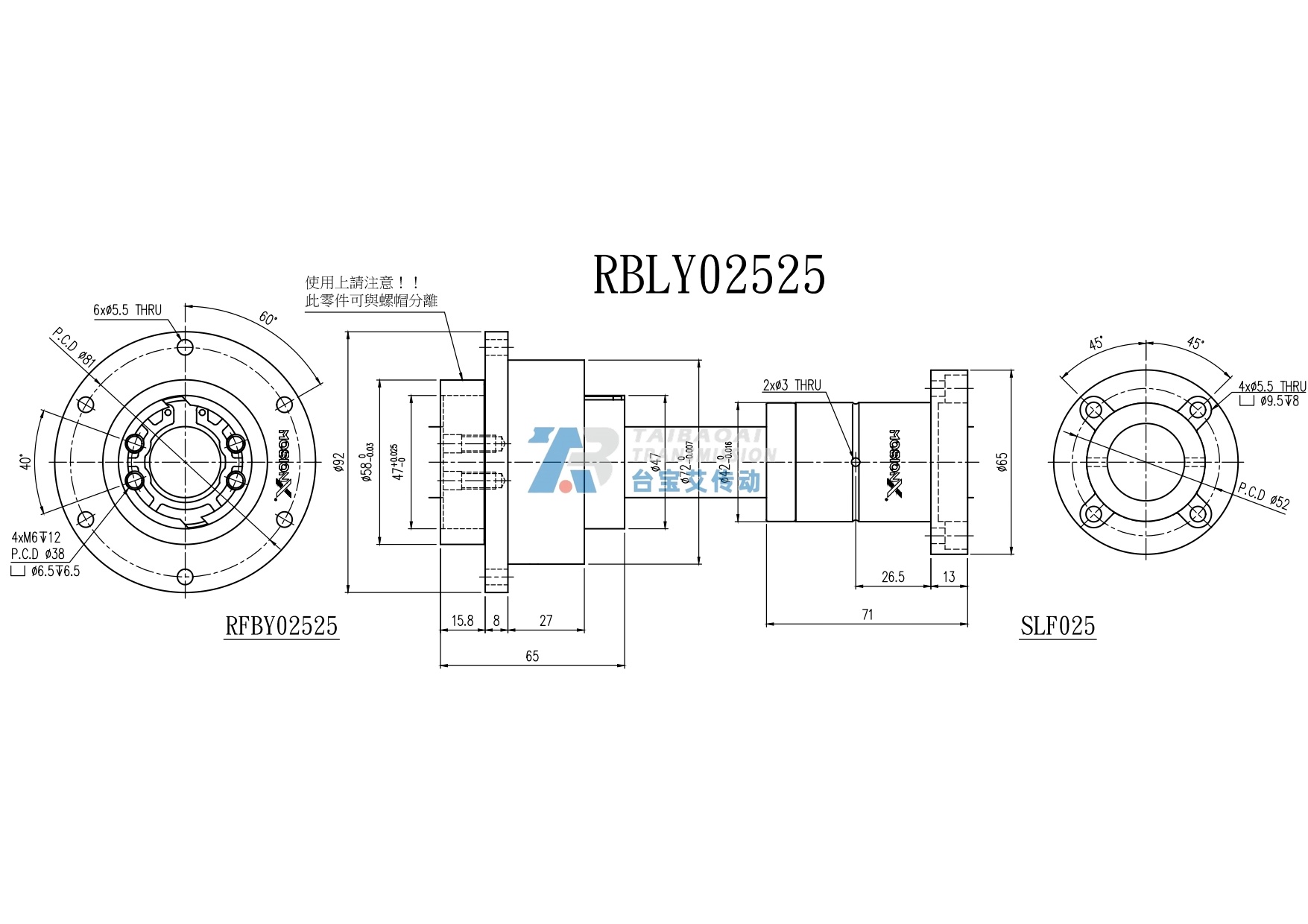

工程尺寸图
RBLY02525 工程尺寸图｜图片已内嵌页面，高清 CAD/STEP 文件可另行索取
本型号说明与选型边界
- RBLY02525 属于重载型 旋转式滚珠螺杆花键，官方结构关系为 RFBY + SLF。
- 该结构可实现旋转、螺旋、直线三种运动，适用于机器人、搬送与复合运动机构。
- 本型号为 RBLY 系列收录的第 3 个规格，全系列共 6 个型号可供选择。
典型应用
SCARA 机械手臂产业机器人自动装载机雷射加工机搬送装置ATC 装置
常见问题与选购答疑
Q：RBLY02525 还有其他型号写法吗？
A：本页主型号为 RBLY02525。 行业资料中还可见 RBLY2525 等写法；页面已同时收录，便于按不同命名方式检索。
Q：RBLY02525 可以实现什么运动？
A：按 MOSIONX 官方分类，该型号所属结构可实现旋转、螺旋、直线三种运动。旋转系列适用于机器人、搬送与复合运动机构。
Q：为什么本页没有填写 RBLY02525 的额定负荷？
A：该型号图纸未标注负荷参数，为避免误套相近系列数据，本页不作推测填写；准确负荷请在询价时提供使用工况，由技术人员核算确认。
