RLBF020 旋转式滚珠花键（大型）
RLBF 系列为大型旋转式滚珠花键，在滚珠花键外筒的外径上装上专用轴承外套，通过让外筒旋转或停止的运作，实现旋转与直线的复合运动。
花键沟槽精密研磨、哥德型 40° 接触角，负荷容量大；DB 背对背轴承组合提供宽跨度支撑，特别适合承受力矩荷载的场合。
可确认规格参数
| 项目 | 规格/说明 |
|---|---|
| 产品型号 | RLBF020 |
| 其他检索名称 | RLBF20 |
| 产品结构 | 旋转式滚珠花键 |
| 载荷类别 | 重载型 |
| 组合构成 | 花键外筒与轴承外套一体化 |
| 可实现运动 | 旋转、直线两种运动 |
| 公称轴径 | 20 mm |
本型号说明与选型边界
- RLBF020 属于重载型 旋转式滚珠花键，官方结构关系为 花键外筒与轴承外套一体化。
- 该结构可实现旋转、直线两种运动，适用于机器人、搬送与复合运动机构。
- 本型号为 RLBF 系列收录的第 2 个规格，全系列共 6 个型号可供选择。
型号名称与检索写法
型号检索：RLBF020 ｜ RLBF20

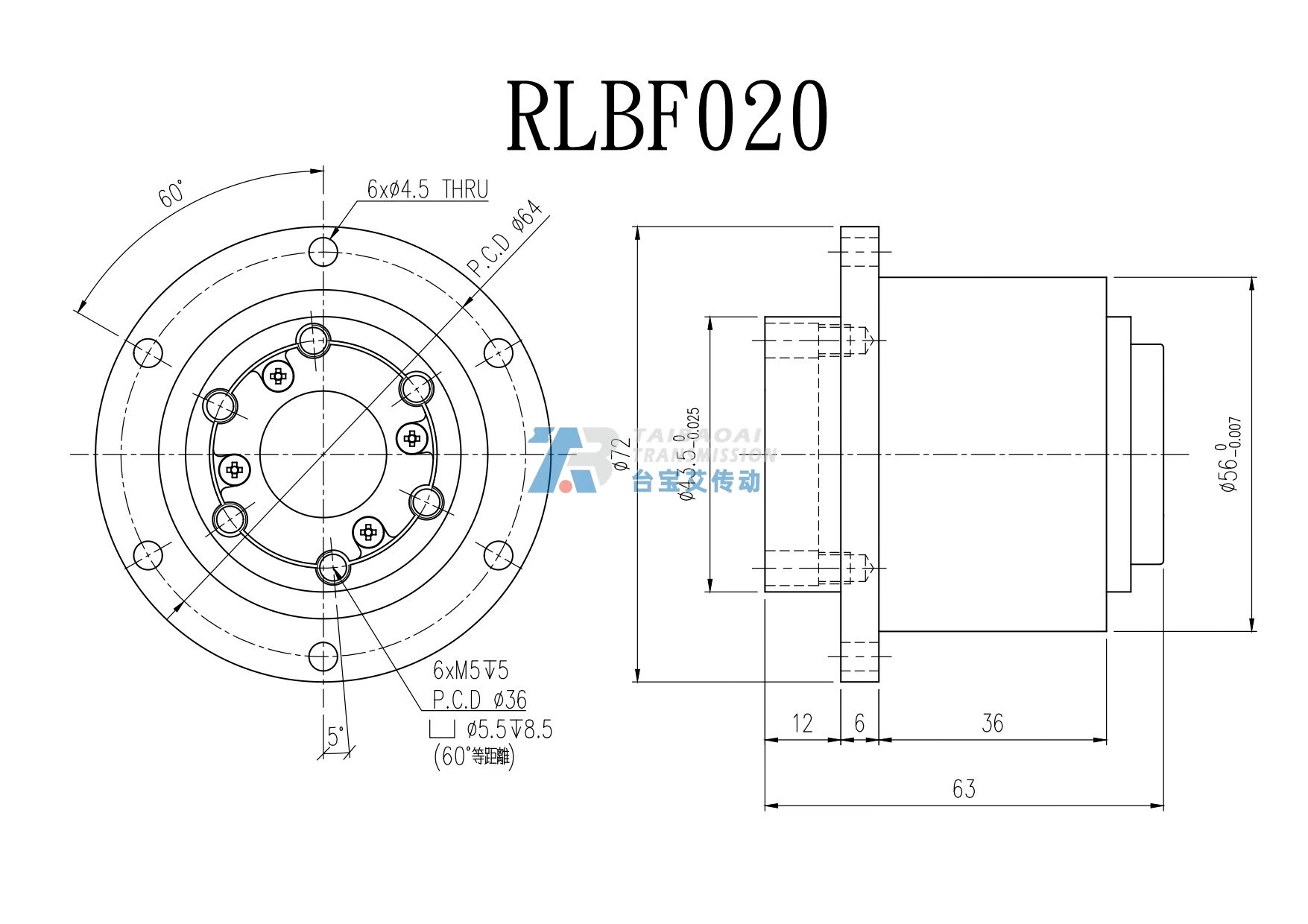

工程尺寸图
RLBF020 工程尺寸图｜图片已内嵌页面，高清 CAD/STEP 文件可另行索取
结构特点
- 花键外筒旋转式结构，旋转+直线复合运动
- 哥德型 40° 接触角，负荷容量大
- DB 背对背轴承，承受力矩荷载
- 旋转方向零间隙，高定位精度
- 一体成型，安装简便节省空间
- 运行顺畅、低噪音
典型应用
产业机器人自动装载机搬送装置雷射加工机SCARA 机械手专用设备
常见问题与选购答疑
Q：RLBF020 还有其他型号写法吗？
A：本页主型号为 RLBF020。 行业资料中还可见 RLBF20 等写法；页面已同时收录，便于按不同命名方式检索。
Q：RLBF020 可以实现什么运动？
A：按 MOSIONX 官方分类，该型号所属结构可实现旋转、直线两种运动。旋转系列适用于机器人、搬送与复合运动机构。
Q：为什么本页没有填写 RLBF020 的额定负荷？
A：该型号图纸未标注负荷参数，为避免误套相近系列数据，本页不作推测填写；准确负荷请在询价时提供使用工况，由技术人员核算确认。
台宝艾传动科技有限公司（MOSIONX 一级代理）
联系人：林生 电话/微信：18926878573
地址：广东省东莞市高埗镇广场北路48号
询价时请提供完整型号、数量、安装条件及所需图纸格式，便于快速核对。
说明：本页内容供选型参考，最终以双方确认的图纸与订单为准。防复制脚本只限制浏览器人工操作，正文与结构化数据保持明文，不影响搜索引擎和 AI 平台抓取。
