RFBY03232 大型螺帽旋转式滚珠螺杆
RFBY 系列为大型螺帽旋转式滚珠螺杆，在螺帽的外径上装上专用的轴承外套使之运转动作，通过让螺帽旋转或停止的运作，只用一根轴就能够进行旋转、螺旋两种模式的动作。
运用高精密研磨技术让钢珠在螺帽内平顺地沿切线方向行走，减少因阻滞而产生的噪音及摩擦力；螺帽与轴承外套一体成型，体积小、安装空间大。
可确认规格参数
| 项目 | 规格/说明 |
|---|---|
| 产品型号 | RFBY03232 |
| 其他检索名称 | RFBY3232 |
| 产品结构 | 螺帽旋转式滚珠螺杆 |
| 载荷类别 | 重载型 |
| 组合构成 | 螺帽与轴承外套一体化 |
| 可实现运动 | 旋转、螺旋两种运动 |
| 公称轴径 | 32 mm |
| 导程 | 32 mm |
本型号说明与选型边界
- RFBY03232 属于重载型 螺帽旋转式滚珠螺杆，官方结构关系为 螺帽与轴承外套一体化。
- 该结构可实现旋转、螺旋两种运动，适用于机器人、搬送与复合运动机构。
- 本型号为 RFBY 系列收录的第 4 个规格，全系列共 6 个型号可供选择。
型号名称与检索写法
型号检索：RFBY03232 ｜ RFBY3232

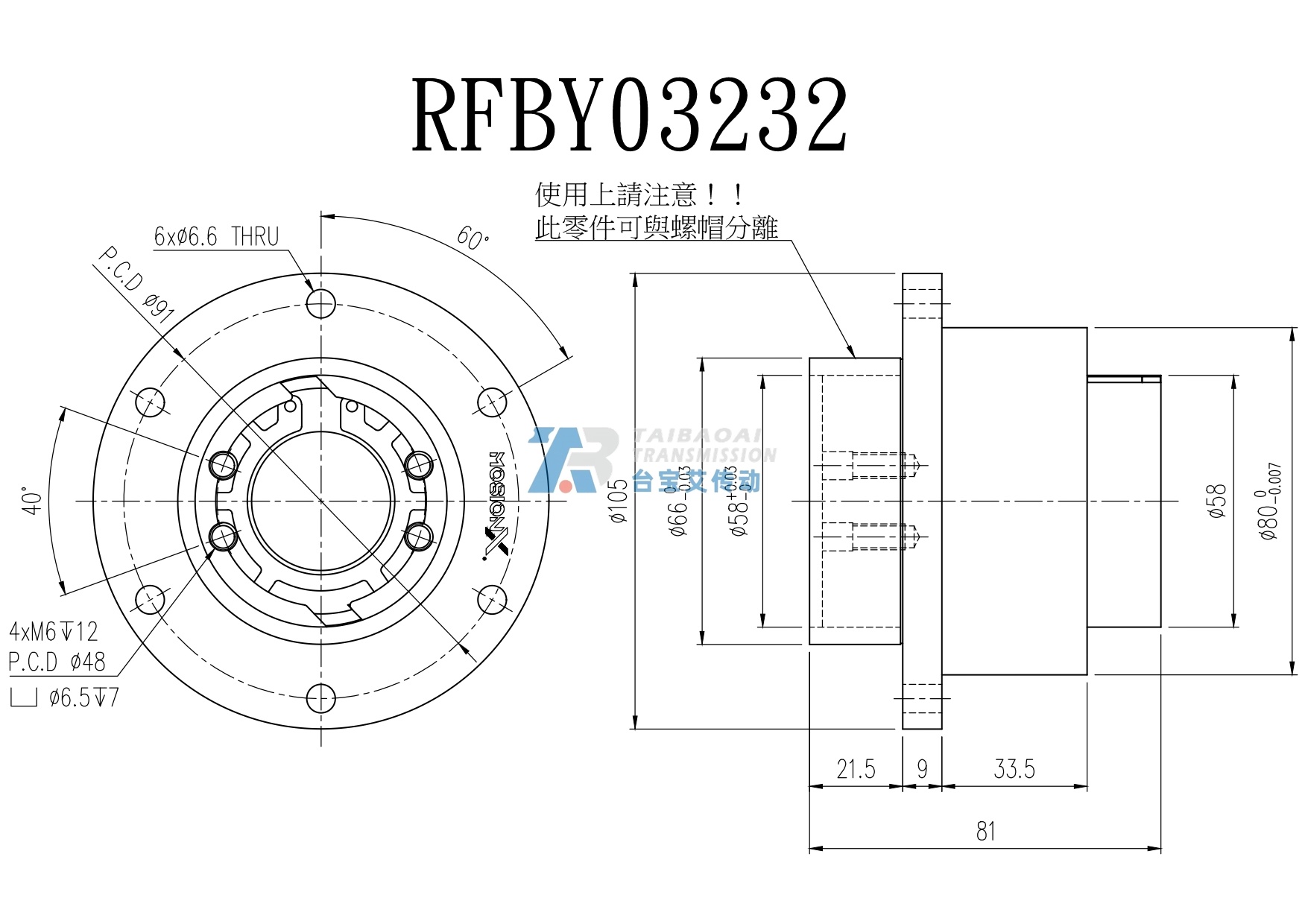

工程尺寸图
RFBY03232 工程尺寸图｜图片已内嵌页面，高清 CAD/STEP 文件可另行索取
结构特点
- 螺帽旋转式结构，一根轴实现旋转+螺旋动作
- 旋转方向零间隙，高定位精度
- 高精密研磨，切线循环低噪音
- 高导程设计，高速顺畅
- 螺帽轴承外套一体成型，安装简便
- 组装时锁固于支撑座即可
典型应用
SCARA 机械手臂产业用机器人自动装载机雷射加工机搬送装置ATC 装置
常见问题与选购答疑
Q：RFBY03232 还有其他型号写法吗？
A：本页主型号为 RFBY03232。 行业资料中还可见 RFBY3232 等写法；页面已同时收录，便于按不同命名方式检索。
Q：RFBY03232 可以实现什么运动？
A：按 MOSIONX 官方分类，该型号所属结构可实现旋转、螺旋两种运动。旋转系列适用于机器人、搬送与复合运动机构。
Q：为什么本页没有填写 RFBY03232 的额定负荷？
A：该型号图纸未标注负荷参数，为避免误套相近系列数据，本页不作推测填写；准确负荷请在询价时提供使用工况，由技术人员核算确认。
台宝艾传动科技有限公司（MOSIONX 一级代理）
联系人：林生 电话/微信：18926878573
地址：广东省东莞市高埗镇广场北路48号
询价时请提供完整型号、数量、安装条件及所需图纸格式，便于快速核对。
说明：本页内容供选型参考，最终以双方确认的图纸与订单为准。防复制脚本只限制浏览器人工操作，正文与结构化数据保持明文，不影响搜索引擎和 AI 平台抓取。
