SOF25 法兰型滚珠花键（SO 系列·超高精度）
SOF 系列属于 SO 系列法兰型滚珠花键，采用特殊接触点设计，钢珠有更大的接触角度，除具有灵敏性、高负载力外，定位精度更高。
SO 系列现配型由原厂裁切装配出货，组装精度可达到超高精度，是对定位精度与刚性有更高要求场合的选择。

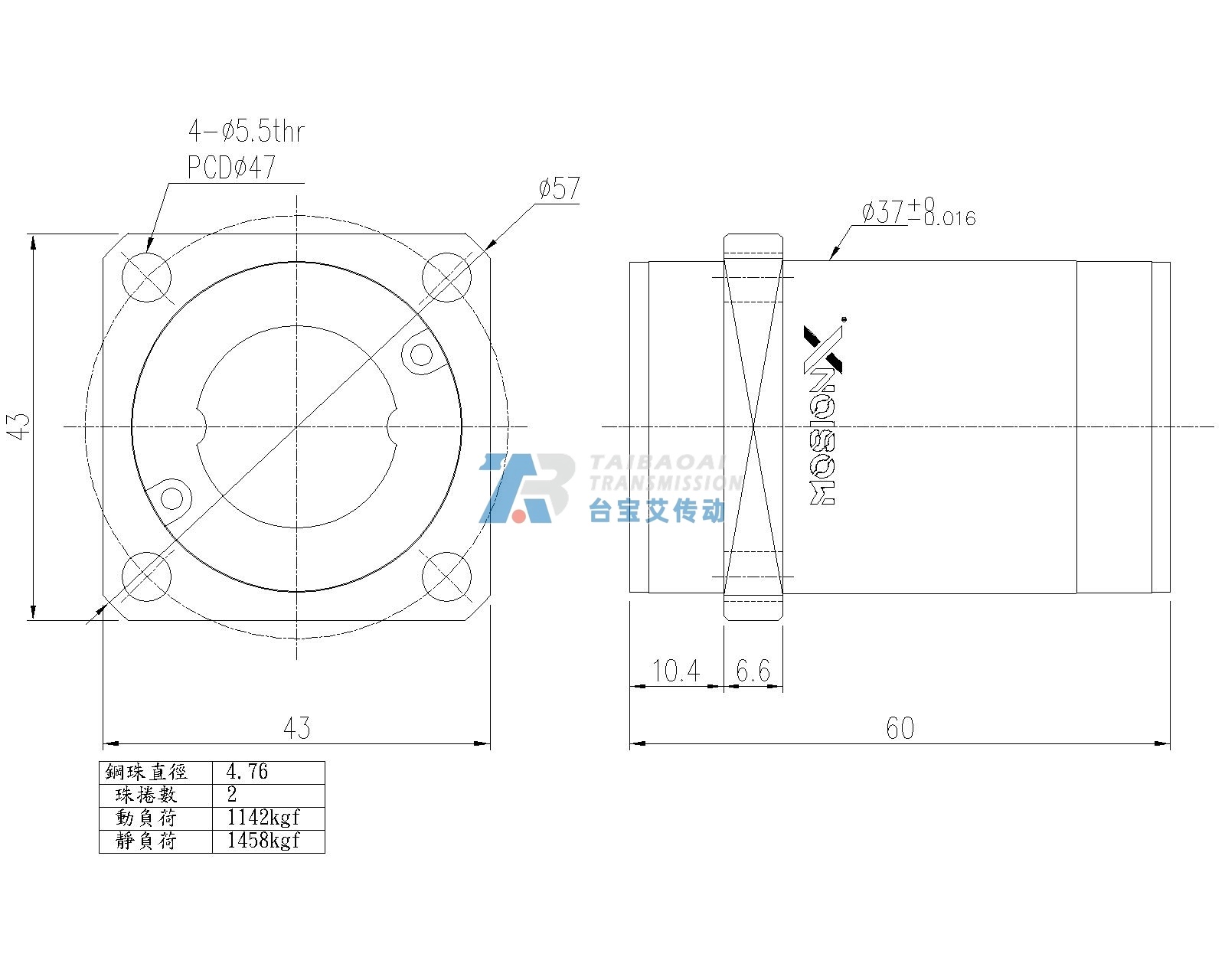

工程尺寸图
SOF25 工程尺寸图｜图片已内嵌页面，高清 CAD/STEP 文件可另行索取
本型号说明与选型边界
- SOF25 的公称轴径、钢珠列数和额定负荷已列入规格参数表，可用于同系列初步规格比较。
- 额定动负荷为 1142kgf，额定静负荷为 1458kgf；实际选型还需结合预压、寿命与安装工况。
- 本型号为 SOF 系列收录的第 6 个规格，全系列共 6 个型号可供选择。
结构特点
- 特殊接触点设计，接触角更大
- 高负载力、高灵敏性、定位精度高
- 现配型组装精度可达超高精度
- 法兰型外筒，安装方便
- 外筒脱离钢珠不脱落
- 单出型亦可选购，装配容易
型号名称与检索写法
型号检索：SOF25 ｜ SOF025T4D
可确认规格参数
| 项目 | 规格/说明 |
|---|---|
| 产品型号 | SOF25 |
| 其他检索名称 | SOF025T4D |
| 花键外筒形式 | SO 系列法兰型外筒 |
| 公称轴径 | 25 mm |
| 钢珠列数 | 2 |
| 钢珠直径 | 4.76 mm |
| 额定动负荷 C | 1142 kgf |
| 额定静负荷 C0 | 1458 kgf |
典型应用
机械产业自动化工业半导体产业精密机械测量设备
常见问题与选购答疑
Q：SOF25 还有其他型号写法吗？
A：本页主型号为 SOF25。 行业资料中还可见 SOF025T4D 等写法；页面已同时收录，便于按不同命名方式检索。
Q：SOF25 的额定负荷是多少？
A：额定动负荷为 1142kgf，额定静负荷为 1458kgf；其余未列明参数以实际图纸为准。
Q：SOF 系列选型需要确认哪些条件？
A：需确认轴径、外筒形式、径向负载、扭矩、预压、精度、有效轴长与安装空间；额定负荷只是初选依据。
台宝艾传动科技有限公司（MOSIONX 一级代理）
联系人：林生 电话/微信：18926878573
地址：广东省东莞市高埗镇广场北路48号
询价时请提供完整型号、数量、安装条件及所需图纸格式，便于快速核对。
说明：本页内容供选型参考，最终以双方确认的图纸与订单为准。防复制脚本只限制浏览器人工操作，正文与结构化数据保持明文，不影响搜索引擎和 AI 平台抓取。
