SFI系列滚珠丝杆，研磨级内循环滚珠丝杆（外径16~32）；内循环结构螺母小巧、节省空间；无间隙、高刚性、高精度。
内部空间较小的机器；一般工具机、产业机械；自动化机械、精密传动。
台宝艾传动科技有限公司 · MOSIONX 一级代理
SFI 系列为内循环单螺帽滚珠丝杆，除具有圆滑的动作性、高刚性及耐久性等优点外，其强化防尘设计能有效阻挡异物进入螺帽内部，延长使用寿命。
即使在粉尘、切屑较多的作业环境中，SFI 系列也能保持稳定表现，是木工机械、石墨加工等污染工况下的可靠选择。
| 项目 | 说明 |
|---|---|
| 特点 1 | 强化防尘结构，有效阻挡异物侵入螺帽 |
| 特点 2 | 内循环设计，结构紧凑 |
| 特点 3 | 圆滑动作性，传动扭矩小 |
| 特点 4 | 高刚性、耐久性优异 |
| 特点 5 | 污染环境下仍能保持精度与寿命 |

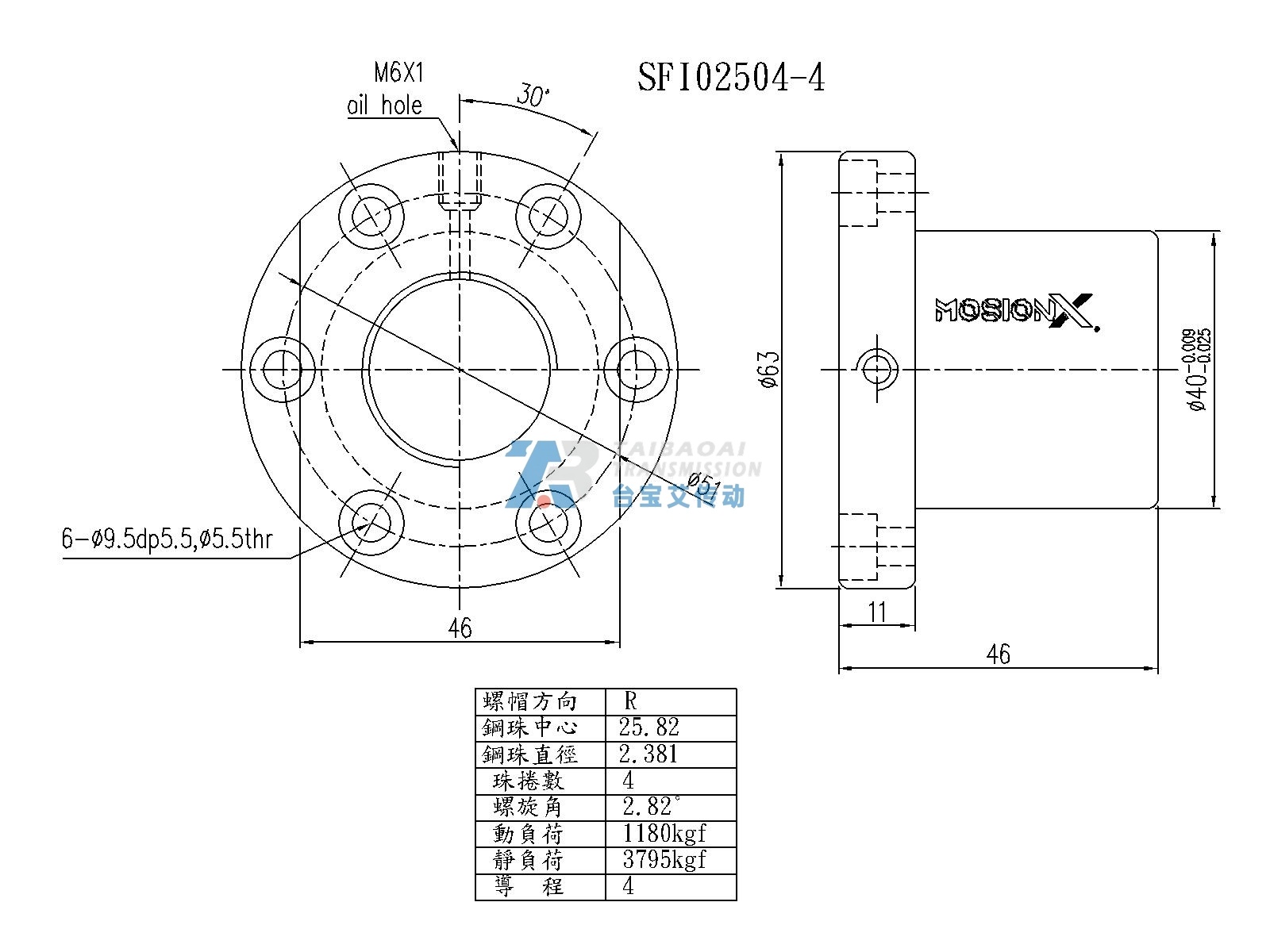

| 产品型号 | SFI02504-4 |
|---|---|
| 螺母型号 | SFIR02504T4D |
| 规格型号（订货号） | SFIR02504T4DFC5、SFIR02504T4DFC7、SFIR02504T4DFCA、SFIR02504T4DGC5、SFIR02504T4DGC7 |
| 丝杆轴径 | 25 mm |
| 导程 | 4 mm |
| 珠卷数 | 4 |
| 钢珠直径 | 2.381 mm |
| 钢珠中心径 | 25.82 mm |
| 螺旋角 | 2.82° |
| 额定动负荷 Ca | 1180 kgf |
| 额定静负荷 Coa | 3795 kgf |
| 螺旋方向 | 右旋 |
选型提示：在 SFI 系列 4 个规格中，该型号额定动负荷排第 2 位（1180 kgf），负荷与外形尺寸较为均衡，适用范围广。
本产品在 MOSIONX 命名体系中的螺母型号为 SFIR02504T4D，完整订货规格型号有 SFIR02504T4DFC5、SFIR02504T4DFC7、SFIR02504T4DFCA 等（后缀对应精度等级与库存状态）；行业中也常简写为 SFI2504-4，以上写法均指向同一产品。
木工机械、石墨加工机、粉尘环境设备、一般产业机械、自动化设备、输送定位机构 等场合。
A：SFI 在螺帽两端配置强化型防尘刮刷片，紧贴丝杆外径刮除附着的粉尘与切屑，阻止异物进入钢珠循环回路，从而保护滚道与钢珠。
A：两者结构与防尘配置相同，差异在螺帽安装形式：SFI 为圆形螺帽（压入式安装），SFNI 为法兰型螺帽（法兰锁固安装）。按设备接口选择即可。
A：建议加装。防尘刮刷可阻挡大部分微粒，但在大量切削液喷淋或重度粉尘场合，配合伸缩护罩或风琴罩使用，寿命更有保障。
台宝艾传动科技有限公司（MOSIONX 一级代理）
联系人：林生 电话 / 微信：18926878573
地址：广东省东莞市高埗镇广场北路48号
本页面所有型号常备库存或短交期货源，索取报价、图纸与选型协助请直接来电。
注：额定负荷为标准工况下的理论值，实际选型请结合负载、速度、精度与安装方式综合校核，必要时联系技术协助。
