SFNI系列滚珠丝杆，研磨级无法兰内循环滚珠丝杆；无法兰设计节省安装空间；高精度、无间隙、高刚性。
内部空间较小的机器；一般工具机、产业机械；自动化机械、精密传动。
MOSIONX 内循环系列
SFNI 系列为法兰型内循环单螺帽滚珠丝杆，与 SFI 系列同平台开发，具备相同的强化防尘设计，能有效阻挡异物进入螺帽中，延长使用寿命。
木工 CNC、雕刻机、粉尘环境自动化、一般工具机、产业机械、物料搬运定位 等相关设备。
钢珠在螺帽内部经由反向器越过牙峰回到相邻滚道完成循环，无外接回流管，螺帽外形紧凑，适合安装空间受限的设备。

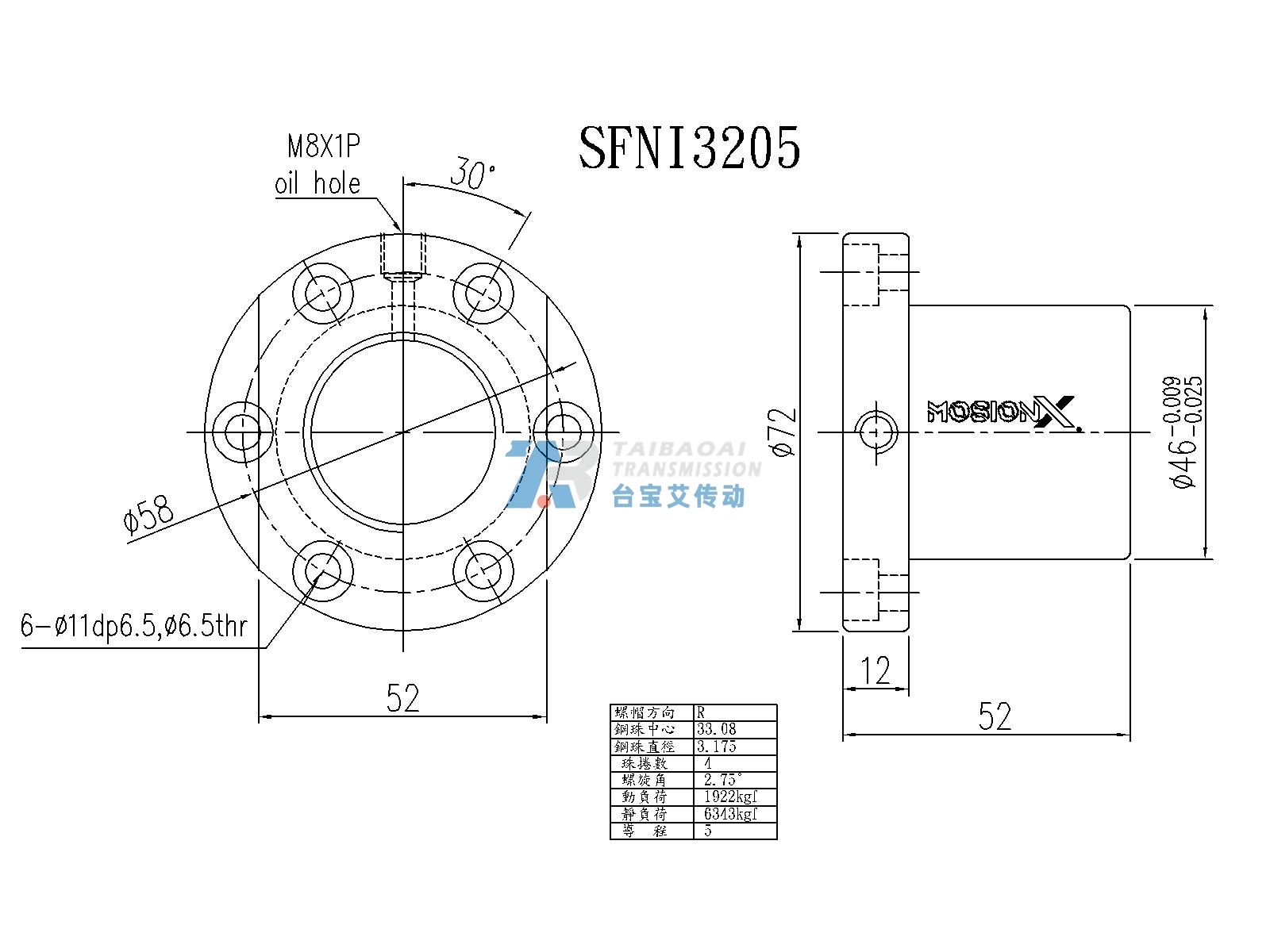

| 产品型号 | SFNI3205-4 |
|---|---|
| 螺母型号 | SFNIR03205T4D |
| 规格型号（订货号） | SFNIR03205T4DFC5、SFNIR03205T4DFC7、SFNIR03205T4DFCA、SFNIR03205T4DGC5、SFNIR03205T4DGC7 |
| 丝杆轴径 | 32 mm |
| 导程 | 5 mm |
| 珠卷数 | 4 |
| 钢珠直径 | 3.175 mm |
| 钢珠中心径 | 33.08 mm |
| 螺旋角 | 2.75° |
| 额定动负荷 Ca | 1922 kgf |
| 额定静负荷 Coa | 6343 kgf |
| 螺旋方向 | 右旋 |
选型提示：在 SFNI 系列 12 个规格中，该型号额定动负荷排第 8 位（1922 kgf），负荷与外形尺寸较为均衡，适用范围广。
本产品在 MOSIONX 命名体系中的螺母型号为 SFNIR03205T4D，完整订货规格型号有 SFNIR03205T4DFC5、SFNIR03205T4DFC7、SFNIR03205T4DFCA 等（后缀对应精度等级与库存状态），以上写法均指向同一产品。
| 型号 | 轴径 mm | 导程 mm | 动负荷 kgf | 静负荷 kgf |
|---|---|---|---|---|
| SFNI2510-4 | 25 | 10 | 2954 | 7295 |
| SFNI3205-4（本型号） | 32 | 5 | 1922 | 6343 |
| SFNI3210-4 | 32 | 10 | 4805 | 12208 |
| SFNI4005-4 | 40 | 5 | 2110 | 7988 |
A：SFNI 强调防尘性能（带强化防尘刮刷），适合污染环境；SFNU 强调螺帽小型化与通用性，适合空间受限的一般环境。两者法兰尺寸略有差异，替换时请核对图纸。
A：表示珠卷数为 3 卷。同轴径下 10mm 大导程规格采用 3 卷设计，在保证负荷能力的同时控制螺帽长度。
A：可以。防尘刮刷为易损件，长期使用磨损后可单独采购更换，无需整支螺帽报废，具体料号请咨询业务员。
台宝艾传动科技有限公司（MOSIONX 一级代理）
联系人：林生 电话 / 微信：18926878573
地址：广东省东莞市高埗镇广场北路48号
本页面所有型号常备库存或短交期货源，索取报价、图纸与选型协助请直接来电。
注：额定负荷为标准工况下的理论值，实际选型请结合负载、速度、精度与安装方式综合校核，必要时联系技术协助。
