SCNH系列滚珠丝杆，研磨级高精度、无法兰结构设计，节省安装空间；内循环运行顺滑；无间隙、高刚性。
内部空间较小的机器、一般工具机、一般产业机械、自动化机械。
台宝艾传动科技有限公司 · MOSIONX 一级代理
SCNH 系列为滑台专用型滚珠丝杆，针对直线滑台、单轴机器人等集成化传动单元的工况优化：螺帽结构强化，可承受滑台偏载与力矩载荷。
系列采用高珠卷数设计（部分规格达 5.8 卷），在紧凑螺帽长度内实现高额定负荷，是滑台模组厂商的常用配套系列。
| 项目 | 说明 |
|---|---|
| 特点 1 | 滑台专用设计，适应偏载与力矩载荷 |
| 特点 2 | 高珠卷数配置，额定负荷高 |
| 特点 3 | 端盖式 / 内循环复合结构，运转顺畅 |
| 特点 4 | 螺帽长度紧凑，节省滑台空间 |
| 特点 5 | 无间隙、高刚性 |

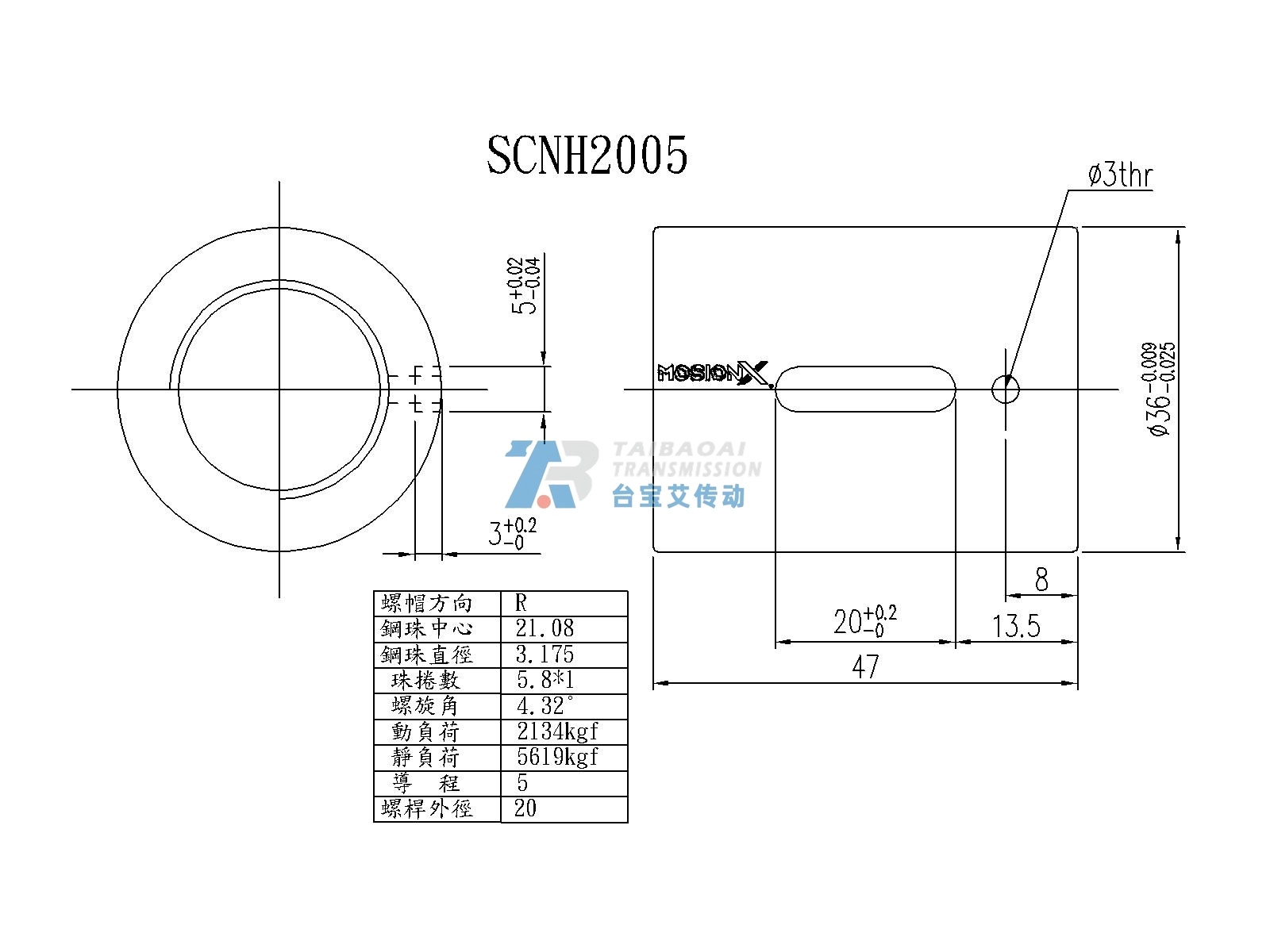

| 产品型号 | SCNH2005-5.8 |
|---|---|
| 丝杆轴径 | 20 mm |
| 导程 | 5 mm |
| 珠卷数 | 5.8*1 |
| 钢珠直径 | 3.175 mm |
| 钢珠中心径 | 21.08 mm |
| 额定动负荷 Ca | 2134 kgf |
| 额定静负荷 Coa | 5619 kgf |
| 螺旋方向 | 右旋 |
选型提示：在 SCNH 系列 10 个规格中，SCNH2005-5.8 的额定动负荷最高（2134 kgf），适合该系列内负载要求最高的场合。
直线滑台、单轴机器人、KK 模组、电动滑台、精密定位平台、自动化模组 等场合。
A：滑台模组的螺帽随滑块移动并承受工件偏载，SCNH 在螺帽结构、珠卷数与刚性匹配上针对此类工况优化，比通用系列更适合集成到滑台、单轴机器人中。
A：表示珠卷数为 5.8 卷，属于高卷数配置。高珠卷数使该规格在 16mm 小轴径下仍具备较高的额定负荷，满足滑台大负载需求。
A：滚珠丝杆的螺帽与丝杆轴为配对研磨出货，单独购买螺帽无法保证配合精度，建议整套采购。滑台厂商批量配套可提供专案价格。
台宝艾传动科技有限公司（MOSIONX 一级代理）
联系人：林生 电话 / 微信：18926878573
地址：广东省东莞市高埗镇广场北路48号
本页面所有型号常备库存或短交期货源，索取报价、图纸与选型协助请直接来电。
注：额定负荷为标准工况下的理论值，实际选型请结合负载、速度、精度与安装方式综合校核，必要时联系技术协助。
