SFA系列滚珠丝杆，端盖式循环结构设计，高速静音运行，高Dm-N值；特殊循环设计确保高导程下顺畅性；专利防尘设计延长寿命；提供研磨级与轧制级双精度等级；无间隙、高刚性。
数控机床、自动化设备、半导体设备、工业机器人等精密传动领域；高速机床、CNC机床、精密专用机、电子生产设备、医学设备。
端盖式循环高速滚珠丝杆 | 端盖式循环高速系列

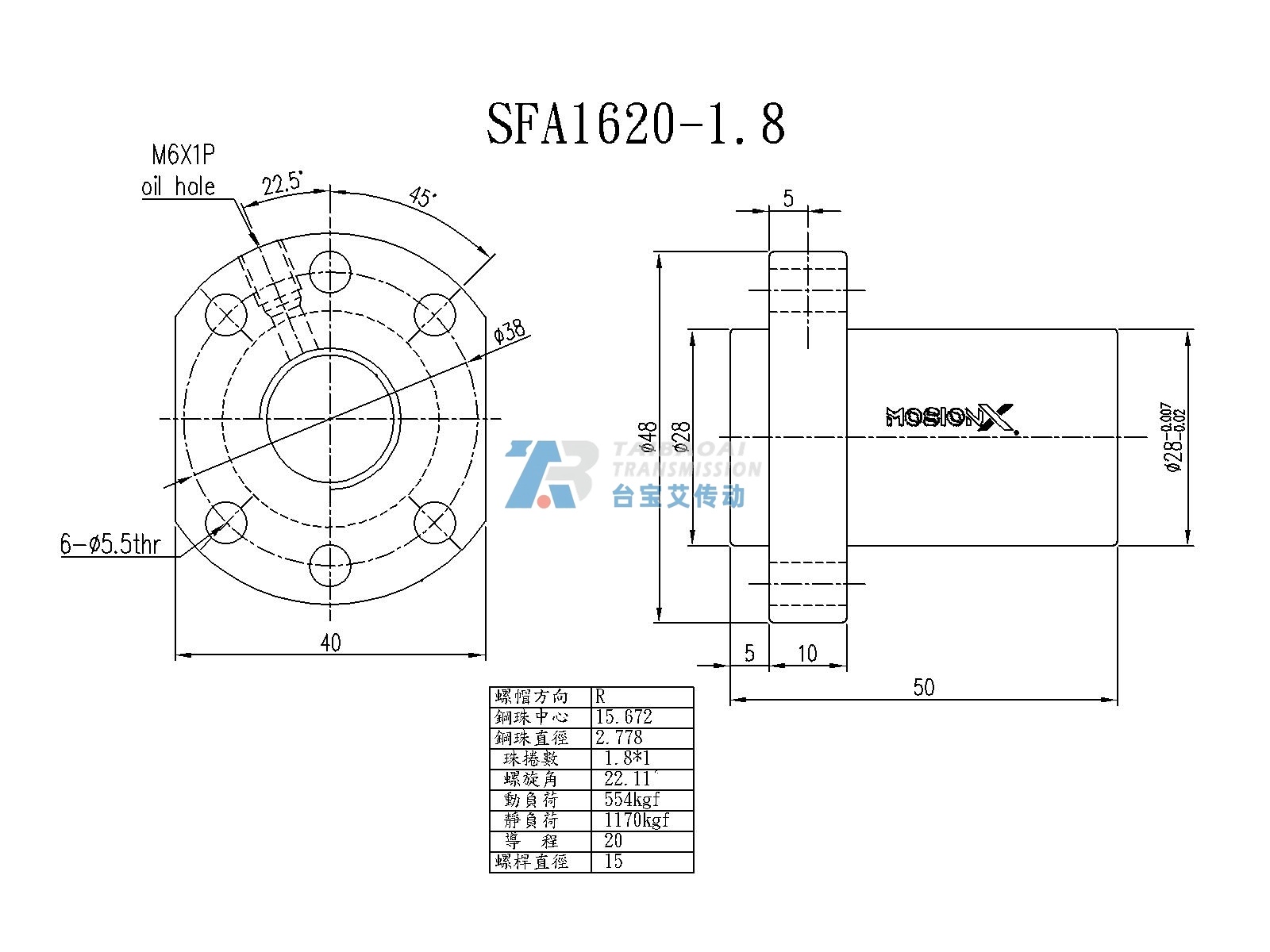

| 产品型号 | SFA1620-1.8 |
|---|---|
| 螺母型号 | SFAR01620A1D |
| 规格型号（订货号） | SFAR01620A1DFC5、SFAR01620A1DFC7、SFAR01620A1DFCA、SFAR01620A1DGC5、SFAR01620A1DGC7 |
| 丝杆轴径 | 16 mm |
| 导程 | 20 mm |
| 珠卷数 | 1.8*1 |
| 钢珠直径 | 2.778 mm |
| 钢珠中心径 | 15.672 mm |
| 螺旋角 | 22.11° |
| 额定动负荷 Ca | 554 kgf |
| 额定静负荷 Coa | 1170 kgf |
| 螺旋方向 | 右旋 |
选型提示：在 SFA 系列 29 个规格中，该型号额定动负荷排第 27 位（554 kgf），负荷与外形尺寸较为均衡，适用范围广。
本产品在 MOSIONX 命名体系中的螺母型号为 SFAR01620A1D，完整订货规格型号有 SFAR01620A1DFC5、SFAR01620A1DFC7、SFAR01620A1DFCA 等（后缀对应精度等级与库存状态），以上写法均指向同一产品。
高速机床、CNC 机床、精密专用机、电子生产设备、医学设备、快速搬运系统。
SFA 系列为端盖式循环高速滚珠丝杆，是 SFH / SFNH 系列的替代型号。端盖式循环设计让钢珠经螺帽端部的端盖回流，循环路径短、冲击小，实现高速静音运转。
| 型号 | 轴径 mm | 导程 mm | 动负荷 kgf | 静负荷 kgf |
|---|---|---|---|---|
| SFA1616-2.8 | 16 | 16 | 808 | 1769 |
| SFA1620-1.8（本型号） | 16 | 20 | 554 | 1170 |
| SFA1630-1.8 | 16 | 30 | 534 | 1195 |
| SFA2010-3.8 | 20 | 10 | 1516 | 3833 |
A：SFA 为 SFH / SFNH 的官方替代型号，同轴径同导程下安装尺寸一致，性能（Dm-N 值、防尘）有所提升。替换前建议核对螺帽长度与法兰孔位图纸。
A：表示珠卷数为 1.8 卷。端盖式循环每个端盖形成独立循环回路，1.8 卷为单回路结构；同规格另有 2.8 卷（双回路）可选，负荷更高。
A：SFA 属高速系列，一般 Dm-N 值可达 130,000 以上（轴径 mm × 转速 rpm）。具体容许转速与丝杆长度、安装方式有关，选型时可提供工况由我们核算。
台宝艾传动科技有限公司（MOSIONX 一级代理）
联系人：林生 电话 / 微信：18926878573
地址：广东省东莞市高埗镇广场北路48号
本页面所有型号常备库存或短交期货源，索取报价、图纸与选型协助请直接来电。
注：额定负荷为标准工况下的理论值，实际选型请结合负载、速度、精度与安装方式综合校核，必要时联系技术协助。
