SFK系列滚珠丝杆，研磨级微型滚珠丝杆（外径4~25，导程1~4）；小外径小导程、高精度；高额定载荷，适合精密微小设备。
精密微小设备；3C电子、半导体设备；医疗器械、自动化。
微小型系列 · 微小型轻量螺帽 · MOSIONX 原厂品质
SFK 系列微小型滚珠丝杆采用内循环式设计，螺帽的尺寸更为小巧、重量轻，且定位精度高，适合在小导程、空间狭小的作业空间使用。
系列轴径覆盖 4～25mm、导程最小 1mm，外型轻巧不占空间，是精密小型设备传动的标准配置。

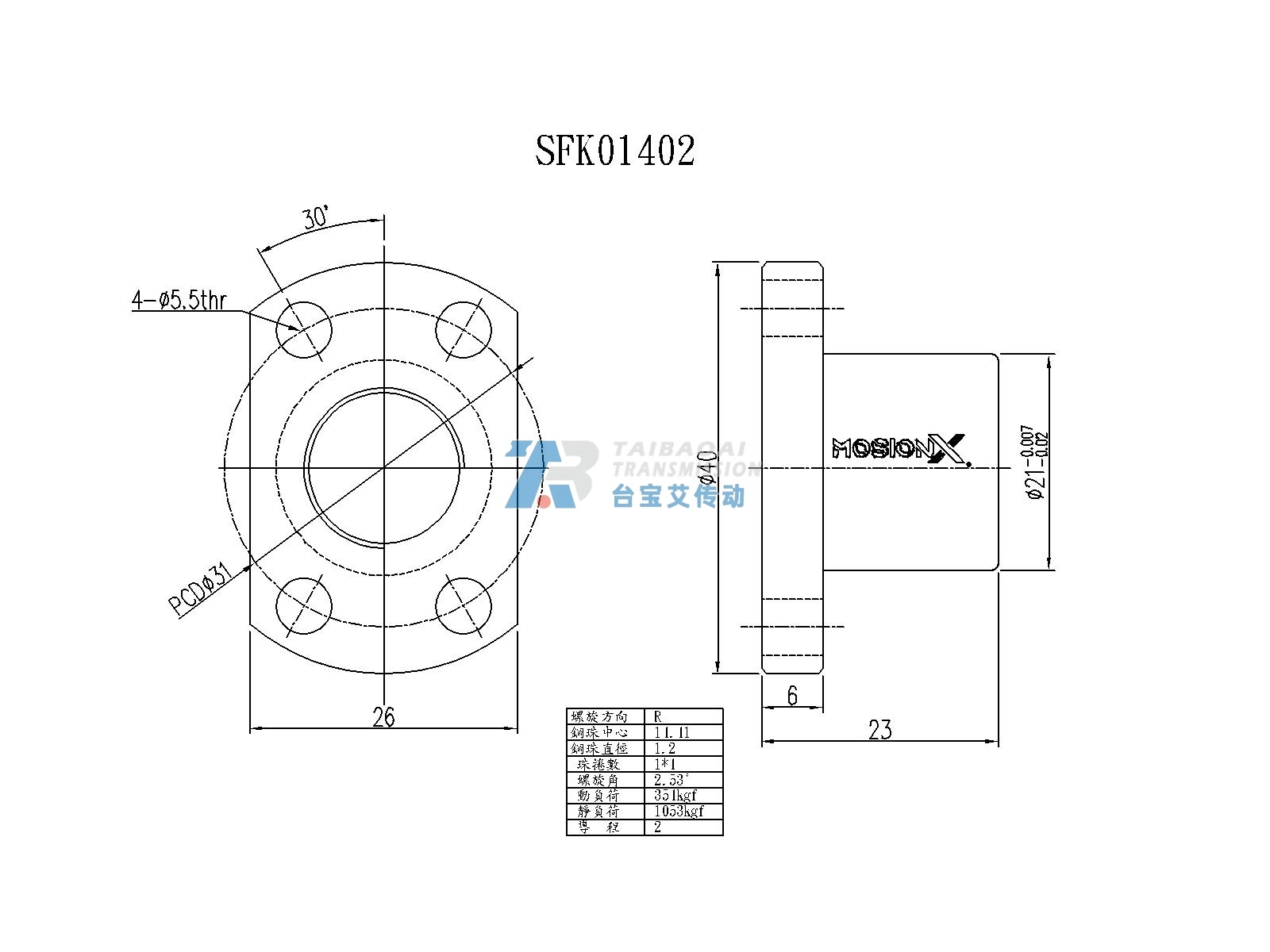

| 产品型号 | SFK01402 |
|---|---|
| 螺母型号 | SFKR01402T4D |
| 规格型号（订货号） | SFKR01402T4DFC5、SFKR01402T4DFC7、SFKR01402T4DFCA、SFKR01402T4DGC5、SFKR01402T4DGC7 |
| 丝杆轴径 | 14 mm |
| 导程 | 2 mm |
| 珠卷数 | 1*4 |
| 钢珠直径 | 1.2 mm |
| 钢珠中心径 | 14.41 mm |
| 螺旋角 | 2.53° |
| 额定动负荷 Ca | 354 kgf |
| 额定静负荷 Coa | 1053 kgf |
| 螺旋方向 | 右旋 |
选型提示：在 SFK 系列 16 个规格中，该型号额定动负荷排第 9 位（354 kgf），负荷与外形尺寸较为均衡，适用范围广。
本产品在 MOSIONX 命名体系中的螺母型号为 SFKR01402T4D，完整订货规格型号有 SFKR01402T4DFC5、SFKR01402T4DFC7、SFKR01402T4DFCA 等（后缀对应精度等级与库存状态）；行业中也常简写为 SFK1402，以上写法均指向同一产品。
精密专用机、电子生产设备、医学设备、光学调整平台、小型机械手、检测仪器 等。
| 型号 | 轴径 mm | 导程 mm | 动负荷 kgf | 静负荷 kgf |
|---|---|---|---|---|
| SFK01205 | 12 | 5 | 702 | 1409 |
| SFK01402（本型号） | 14 | 2 | 354 | 1053 |
| SFK01404 | 14 | 4 | 957 | 2145 |
| XSK01404 | 14 | 4 | 957 | 2145 |
A：目前最小为 SFK00401：轴径 4mm、导程 1mm，螺帽外径仅十余毫米，适用于极小型精密设备的直线传动。
A：SFK 为微小型系列代号，010 表示轴径 10mm，02 表示导程 2mm。SFK 系列为标准珠卷数配置，型号中不另标卷数后缀。
A：以 SFK01002 为例，额定动负荷约百余 kgf，静负荷约二百余 kgf（各规格不同，详见参数表）。微小型丝杆以精密定位为主，不建议用于重载场合。
台宝艾传动科技有限公司（MOSIONX 一级代理）
联系人：林生 电话 / 微信：18926878573
地址：广东省东莞市高埗镇广场北路48号
本页面所有型号常备库存或短交期货源，索取报价、图纸与选型协助请直接来电。
注：额定负荷为标准工况下的理论值，实际选型请结合负载、速度、精度与安装方式综合校核，必要时联系技术协助。
