XSV系列滚珠丝杆，研磨级轴端完成品（预制轴端滚珠丝杆副）；原厂标配成型轴端，到手即可装机；端盖循环极限转速高、运行稳定，支持裁切总长。
PCB分板设备；小型高速移栽模组；3C自动化快速进给工位。
研磨级轴端完成品 · 研磨级自动化成品 · MOSIONX 原厂品质
XSV 系列属于研磨级轴端完成品，为专用设备使用之零件，适用于自动化机械。丝杆轴端已按标准图纸加工完成，免去用户二次加工。
系列覆盖 12～20mm 常用轴径与多种导程，研磨级精度保证长期稳定运行，是自动化产线设备的标准传动方案。

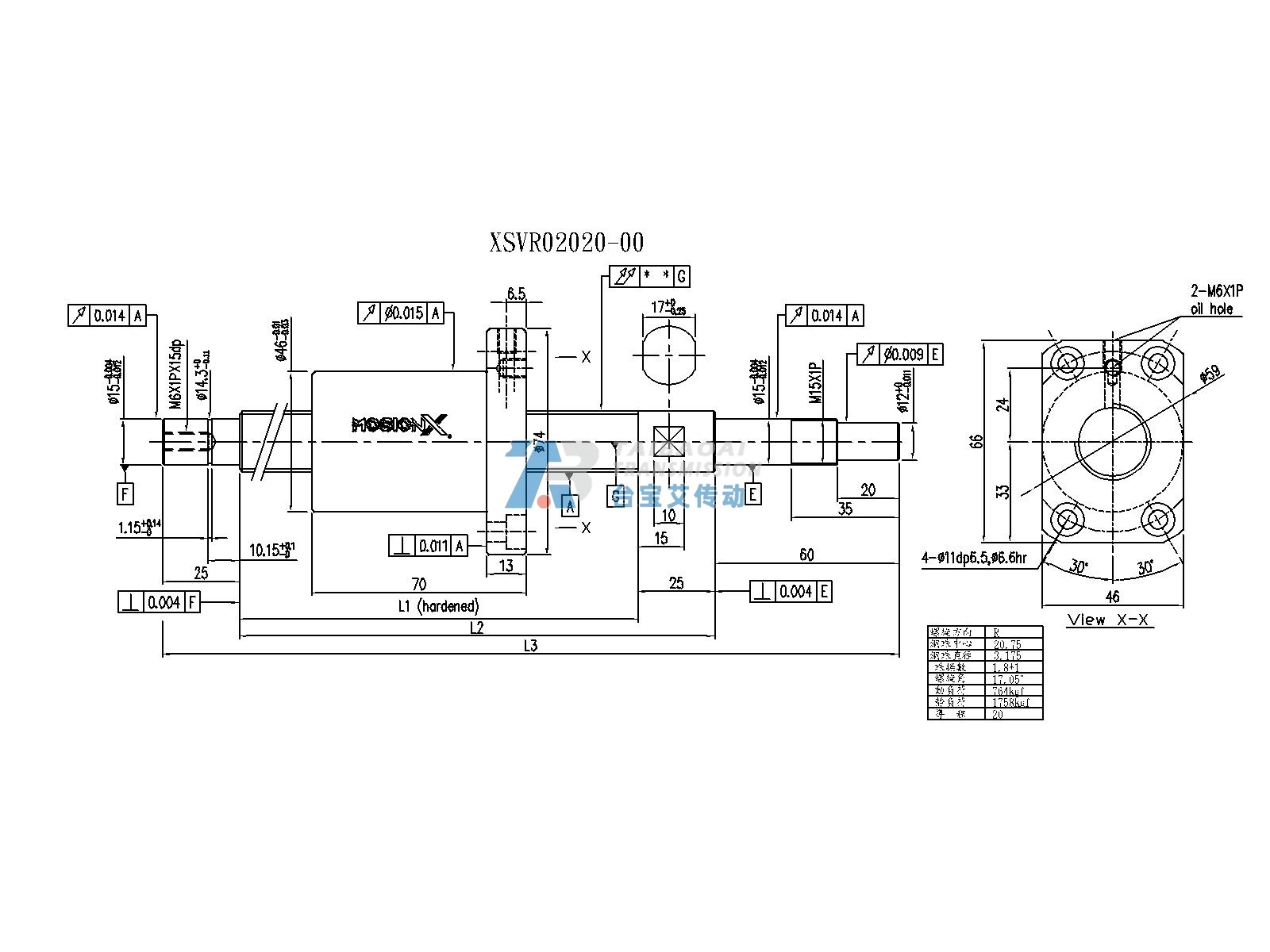

| 产品型号 | XSVR02020-00 |
|---|---|
| 规格型号（订货号） | XSVR02020A1D-00FC5、XSVR02020A1D-00GC7、XSVR02020A1DFC7、XSVR02020A1DFCA、XSVR02020A1DGC5 |
| 丝杆轴径 | 20 mm |
| 导程 | 20 mm |
| 珠卷数 | 1.8*1 |
| 钢珠直径 | 3.175 mm |
| 钢珠中心径 | 20.75 mm |
| 螺旋角 | 17.05° |
| 额定动负荷 Ca | 764 kgf |
| 额定静负荷 Coa | 1758 kgf |
| 螺旋方向 | 右旋 |
选型提示：在 XSV 系列 5 个规格中，该型号额定动负荷排第 3 位（764 kgf），负荷与外形尺寸较为均衡，适用范围广。
自动化机械、专用设备、产线定位机构、精密搬送 等。
| 型号 | 轴径 mm | 导程 mm | 动负荷 kgf | 静负荷 kgf |
|---|---|---|---|---|
| XSVR02010-00 | 20 | 10 | 1518 | 3398 |
| XSVR02020-00（本型号） | 20 | 20 | 764 | 1758 |
A：官方定义为「专用设备使用之零件」，广泛用于自动化机械的定位、搬送轴：如点胶机、焊线机、检测机、小型搬运机械手等。
A：-01 为轴端形式代码，代表该丝杆两端按 01 号标准图纸加工。同系列另有 -00 等其他轴端形式，请按设备图纸选择。
A：XSV 为研磨级丝杆，常备 C5 级精度；具体各规格的精度与背隙参数以出厂检测报告为准，可在下单时索取。
台宝艾传动科技有限公司（MOSIONX 一级代理）
联系人：林生 电话 / 微信：18926878573
地址：广东省东莞市高埗镇广场北路48号
本页面所有型号常备库存或短交期货源，索取报价、图纸与选型协助请直接来电。
注：额定负荷为标准工况下的理论值，实际选型请结合负载、速度、精度与安装方式综合校核，必要时联系技术协助。
