SCI系列滚珠丝杆，内循环结构设计，节省使用空间；驱动扭矩小（仅为滑动螺杆1/3）；高精度保证，能微量进给（可控制在0.1μm以内）；无间隙、高刚性；无法兰设计更适合运行空间狭小处作业。
内部空间较小的机器、一般工具机、一般产业机械、自动化机械。
MOSIONX · SCI 系列无法兰内循环滚珠丝杆
公称直径 32mm · 导程 4mm · 珠卷数 4 · 右旋（R）
MOSIONX SCI03204-4 为无法兰内循环滚珠丝杆，公称直径 32mm、导程 4mm、珠卷数 4，动额定负荷 820kgf，静额定负荷 2832kgf。SCI 系列采用内循环结构，钢珠在螺母内部斜向越过螺杆牙峰回到原点，无需外部回流管；螺母无法兰设计，直接压入座孔并以键槽防转，整体结构紧凑，特别适合安装空间受限的精密传动设备。本型号 32mm 轴径为 SCI 系列最大规格，丝杆支撑刚性更高，适合较长行程的进给轴。产品提供研磨级 C5 与轧制级 C7 两种精度，支持左牙与非标定制。
选型、报价或索取图纸，请联系林生 18926878573（同微信号，手机端点击直接拨打）。
| 参数 | 数值 |
|---|---|
| 公称直径 d | 32 mm |
| 导程 I | 4 mm |
| 螺旋方向 | 右旋（R） |
| 珠径 Da | 2.381 mm |
| 钢珠中心径 PCD | 32.82 mm |
| 珠卷数 n | 4 |
| 螺旋角 | 2.22° |
| 动额定负荷 Ca | 820 kgf |
| 静额定负荷 C0a | 2832 kgf |

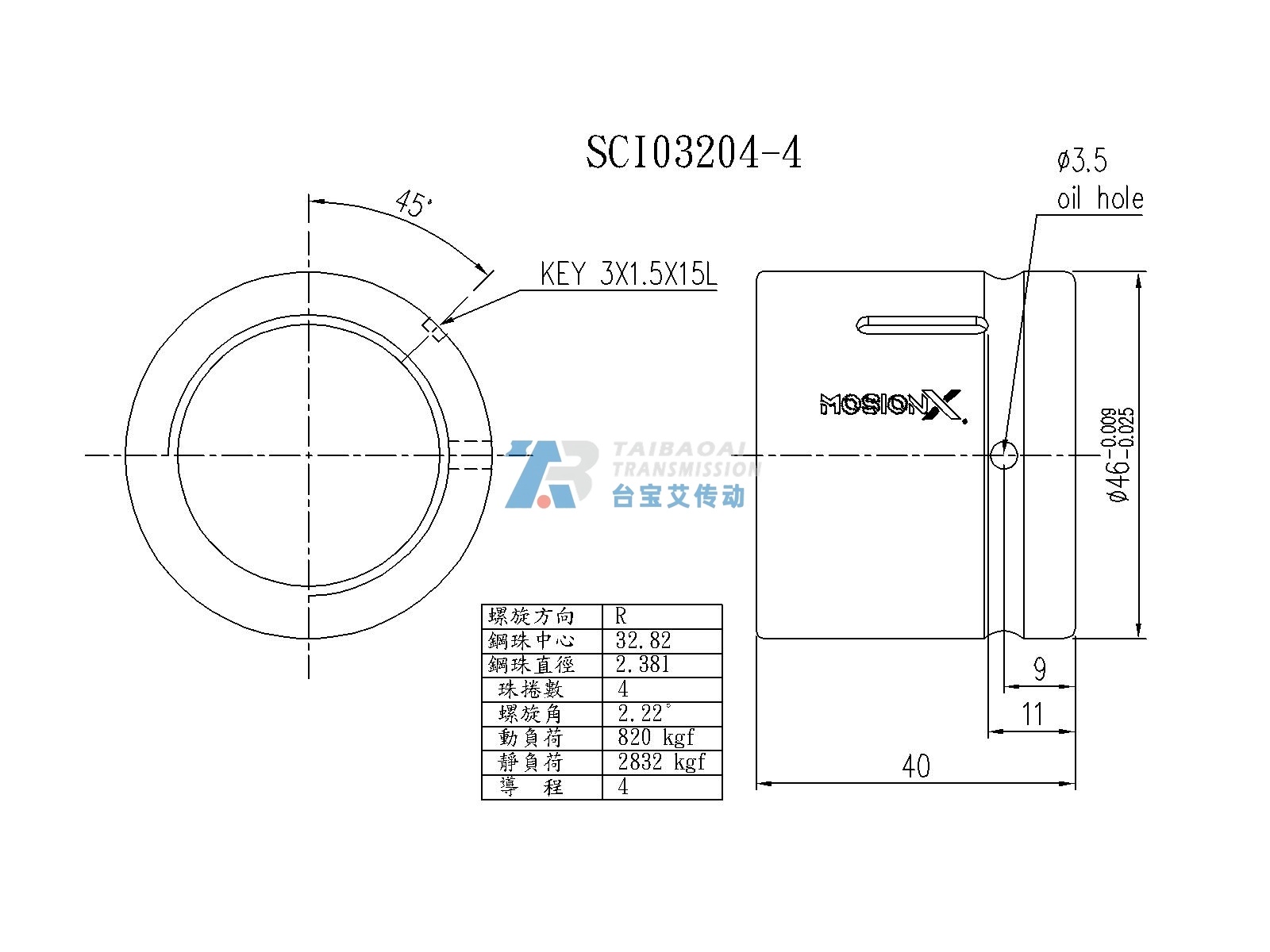

| 螺母外径 D | φ46 mm（公差 -0.009 / -0.025） |
| 螺母总长 L | 40 mm |
| 油孔 | φ3.5 mm |
| 键槽 | 3×1.5×15L（45° 方向） |
| 标准型号（目录书写法） | SCI03204-4 |
| 订货型号（轧制级 C7） | SCIR03204T4FC7 |
| 订货型号（研磨级 C5） | SCIR03204T4GC5 |
SCI 系列常备 16 / 20 / 25 / 32mm 四种轴径规格，下表为相邻规格参数对比，方便选型：
| 型号 | 轴径 d | 导程 I | 动负荷 Ca | 静负荷 C0a | 螺母外径 D |
|---|---|---|---|---|---|
| SCI02004-4 | 20 mm | 4 mm | 1066 kgf | 2987 kgf | φ34 mm |
| SCI02504-4 | 25 mm | 4 mm | 1180 kgf | 3795 kgf | φ40 mm |
| SCI03204-4（本型号） | 32 mm | 4 mm | 820 kgf | 2832 kgf | φ46 mm |
SCI03204-4 的动额定负荷 Ca 为 820kgf，静额定负荷 C0a 为 2832kgf，珠卷数 4、导程 4mm，适用于中轻载精密直线传动场合。
SCI 系列螺母不带法兰盘，通过外圆装入座孔、以键槽（3×1.5×15L）防转，省去法兰占用的空间，更适合安装空间狭小或多轴并排布置的设备。
提供研磨级 C5 与轧制级 C7 两种精度，常规规格支持库存发货；非标长度、左牙、轴端加工等可来图定制，具体请联系林生 18926878573（同微信号）确认。
专注精密传动部件研发与制造，主营无法兰滚珠丝杆及精密直线传动组件。产品具备高传动效率、低背隙、运行平稳等特性，支持标准库存发货及非标定制服务。
如需定制特殊规格（非标长度、特殊精度等级、表面处理、左牙、特殊螺帽尺寸），请联系我们获取专业技术支持。
