BSH系列滚珠丝杆，无间隙、高刚性设计；无法兰结构，有效节省设备安装空间；支持按需选配法兰，灵活适配不同场景。
内部空间受限的小型机械、一般工具机、产业机械、自动化设备。
产品介绍
Product introductionMOSIONX滚珠丝杆BSH02505-4
公称直径 25mm · 导程 5mm · BSH系列（无法兰）
产品特点
如需报价或选型帮助，请联系林生 18926878573（同微信号）
螺母型号
| 标准型号 | BSH02505-4 |
| 替代型号 | BSH02505T4 |

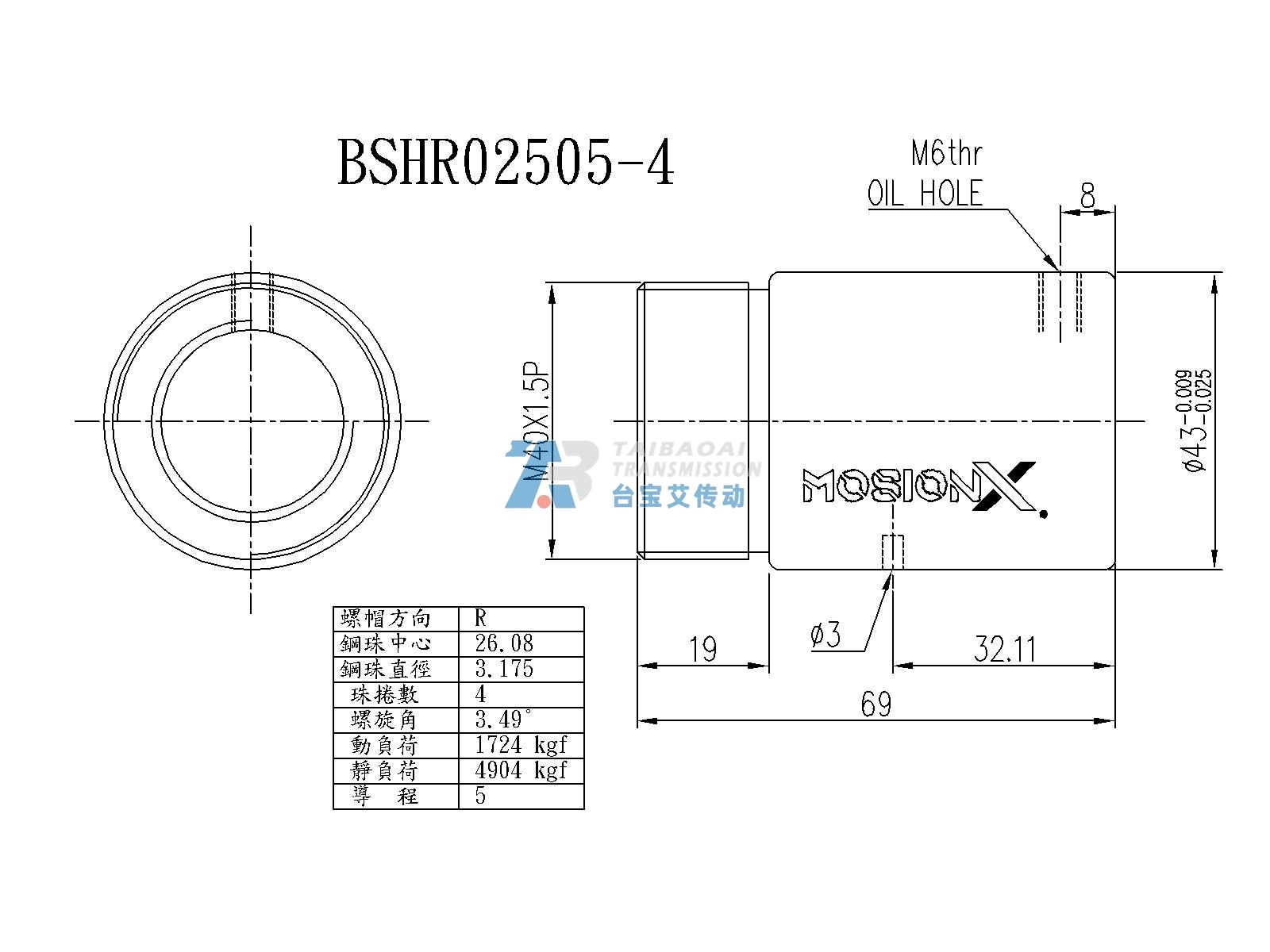

螺母尺寸图

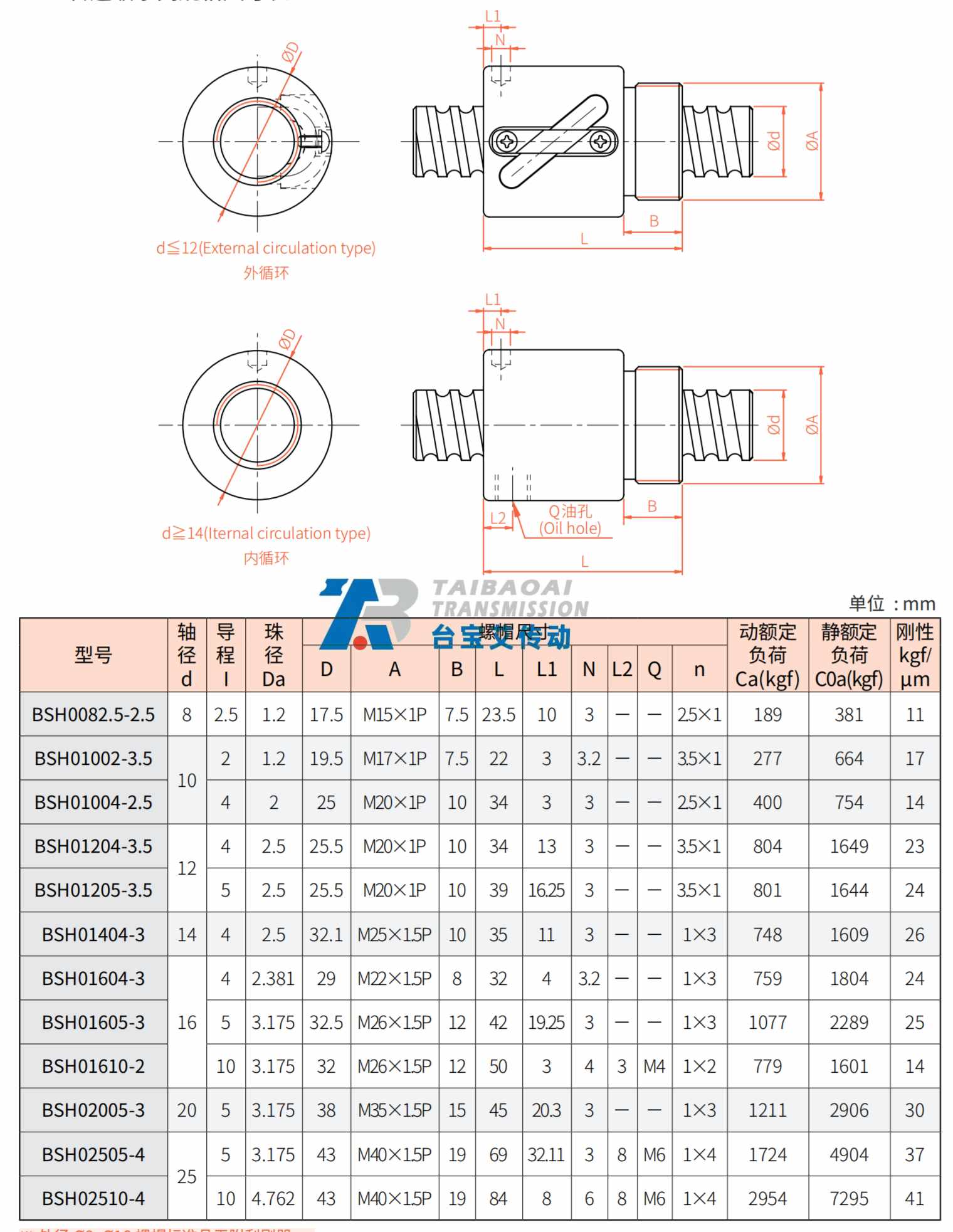

型录参数表
规格参数
| 参数 | 数值 |
|---|---|
| 轴径 d | 25 mm |
| 导程 I | 5 mm |
| 珠径 Da | 3.175 mm |
| 螺母外径 D | 43 mm |
| 螺纹规格 A | M40×1.5P |
| 螺母长度 B | 19 mm |
| 总长 L | 69 mm |
| L1 | 32.11 mm |
| N | 3 |
| 循环数 n | 1×4 |
| 动额定负荷 Ca | 1724 kgf |
| 静额定负荷 C0a | 4904 kgf |
| 刚性 | 37 kgf/μm |
应用范围
专注精密传动部件研发与制造，主营微型无法兰滚珠丝杆及精密直线传动组件。产品具备高传动效率、低背隙、运行平稳等特性，支持标准库存发货及非标定制服务。
如需定制特殊规格（非标长度、特殊精度等级、表面处理、特殊螺帽尺寸），请联系我们获取专业技术支持。
